Cảm biến tốc độ trên xe ô tô là gì? Cấu tạo, nguyên lý hoạt động và cách kiểm tra

Cảm biến tốc độ trên xe ô tô là một trong những bộ phận quan trọng hàng đầu trong hệ thống điều khiển điện tử của phương tiện hiện đại. Thiết bị này đóng vai trò như “cái mắt” giúp xe nhận biết tốc độ di chuyển và cung cấp dữ liệu chính xác cho hàng loạt hệ thống khác nhau như hộp số tự động, hệ thống phanh ABS, hệ thống kiểm soát lực kéo TCS, hệ thống cân bằng điện tử ESP, đồng hồ tốc độ, và hệ thống kiểm soát hành trình Cruise Control. Bài viết này sẽ giải đáp chi tiết về cảm biến tốc độ trên xe ô tô: cấu tạo, nguyên lý hoạt động, vị trí lắp đặt, các lỗi thường gặp, cách kiểm tra và thay thế.

Có thể bạn quan tâm: Học Lái Xe Ô Tô Tại Hà Đông: Hướng Dẫn Chi Tiết Từ A Đến Z

Tổng quan về cảm biến tốc độ trên xe ô tô

Cảm biến tốc độ trên xe ô tô là thiết bị điện tử nhỏ gọn có nhiệm vụ đo lường tốc độ quay của bánh xe hoặc trục truyền động (trục các-đăng) và chuyển đổi thông tin đó thành tín hiệu điện (thường là tín hiệu xung hoặc tần số) gửi về Bộ điều khiển trung tâm (ECU). Dữ liệu này là cơ sở để các hệ thống an toàn, điều khiển và hiển thị hoạt động chính xác.

Vai trò then chốt

Cảm biến tốc độ là “trái tim” của nhiều hệ thống an toàn hiện đại. Khi cảm biến tốc độ hoạt động sai lệch hoặc hỏng hóc, các hệ thống như ABS, ESP, TCS có thể bị vô hiệu hóa, gây nguy hiểm cho người lái và hành khách. Ngoài ra, lỗi cảm biến còn ảnh hưởng đến sự vận hành mượt mà của hộp số tự động và độ chính xác của đồng hồ tốc độ.

Các loại cảm biến tốc độ phổ biến

Hiện nay, trên thị trường ô tô có hai loại cảm biến tốc độ được sử dụng phổ biến:

<>Xem Thêm Bài Viết:<>

• Tổng hợp thông số kỹ thuật các dòng xe Hyundai tại Việt Nam mới nhất
• Cập Nhật Bảng Giá Xe BMW 420i Mới Nhất Hiện Nay
• Nobita Có Xe Ô Tô: Những Bài Học Giao Thông Từ Nhân Vật Hậu Đậu
• Trải nghiệm xe ô tô VinFast: Cảm giác lái, đánh giá thực tế và những điều bạn cần biết
• Kinh Nghiệm Mở Gara Rửa Xe Ô Tô: Lộ Trình Thành Công Toàn Diện

1. Cảm biến tốc độ bánh xe (Wheel Speed Sensor):

• Nhiệm vụ: Đo tốc độ quay của từng bánh xe riêng biệt.
• Ứng dụng: Hầu hết các xe hiện đại đều có 4 cảm biến tốc độ bánh xe (mỗi bánh một cái), cung cấp dữ liệu cho hệ thống ABS, ESP, TCS.
• Vị trí: Thường được lắp đặt gần moay-ơ (ổ bi) bánh xe, đối diện với một vòng răng (tone wheel) gắn trên trục bánh xe hoặc moay-ơ.

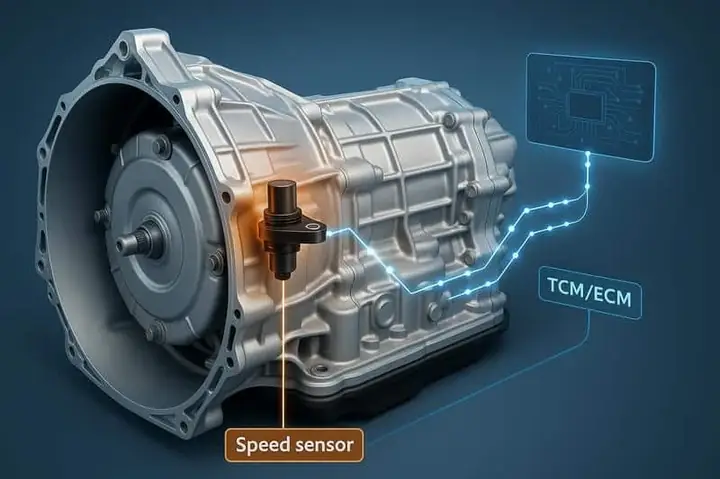

2. Cảm biến tốc độ đầu ra hộp số (Output Shaft Speed Sensor – OSS):
