Hệ thống gầm xe ô tô là một trong những bộ phận quan trọng nhất quyết định đến sự an toàn, êm ái và hiệu quả vận hành của phương tiện. Khi chiếc xe di chuyển trên mọi địa hình, chính hệ thống gầm là nơi trực tiếp tiếp nhận và xử lý các tác động từ mặt đường, đảm bảo người lái luôn kiểm soát được phương tiện một cách chính xác và ổn định. Bài viết này sẽ cung cấp cho bạn cái nhìn toàn diện về hệ thống gầm xe ô tô, từ cấu tạo chi tiết, chức năng từng bộ phận, đến những dấu hiệu hư hỏng thường gặp và cách bảo dưỡng hiệu quả nhất.

Có thể bạn quan tâm: Hệ Thống Nâng Xe Ô Tô Chuyên Nghiệp: Cầu Nâng Đa Dạng Cho Mọi Nhu Cầu Sửa Chữa

Tổng quan về hệ thống gầm xe ô tô

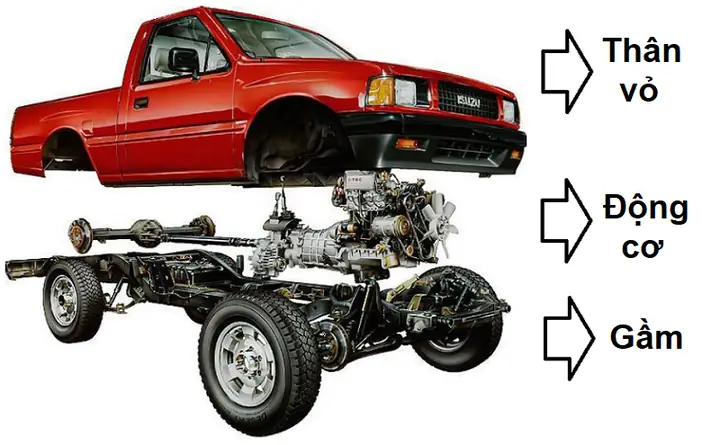

Hệ thống gầm xe ô tô bao gồm toàn bộ các bộ phận nằm ở phần dưới của xe, tính từ vị trí ba đờ sốc, ba bô lê trở xuống. Nói một cách đơn giản, đây là “bộ xương sống” và “cơ bắp” của chiếc xe, chịu trách nhiệm nâng đỡ toàn bộ trọng lượng, truyền lực từ động cơ ra bánh xe, điều khiển hướng đi và đảm bảo xe dừng lại an toàn khi cần thiết.

Vai trò và tầm quan trọng

Gầm xe ô tô đóng vai trò vô cùng quan trọng trong việc duy trì hiệu suất và an toàn cho phương tiện di chuyển. Không chỉ là một bộ phận giúp hỗ trợ và nâng đỡ toàn bộ trọng lượng của xe, gầm còn chịu trách nhiệm đảm bảo sự ổn định, cân bằng và kiểm soát động cơ khi di chuyển trên mọi loại địa hình. Khi xe chạy qua ổ gà, ổ voi hay mặt đường gồ ghề, chính hệ thống gầm là người “hấp thụ” và “giải quyết” các chấn động này, giúp hành khách bên trong cảm thấy thoải mái và an toàn.

Các hệ thống chính cấu thành gầm xe

Hệ thống gầm xe ô tô gồm rất nhiều hệ thống con, mỗi hệ thống lại có hàng chục chi tiết phụ tùng khác nhau. Các hệ thống chính bao gồm:

<>Xem Thêm Bài Viết:<>

Hệ thống treo (Suspension System): Chịu trách nhiệm hấp thụ xung lực, duy trì sự ổn định và êm ái khi xe di chuyển.
Hệ thống lái (Steering System): Cho phép người lái điều khiển hướng đi của xe một cách chính xác và nhẹ nhàng.
Hệ thống phanh (Braking System): Đảm bảo xe có thể dừng lại an toàn, kiểm soát tốc độ và giữ xe đứng yên khi đỗ.
Hệ thống truyền lực (Drivetrain): Truyền lực từ động cơ đến các bánh xe, bao gồm hộp số, trục các đăng, vi sai và hệ thống dẫn động cầu trước hoặc cầu sau.
Hệ thống an toàn điện tử: Bao gồm các hệ thống như chống bó cứng phanh (ABS), cân bằng điện tử (ESP), chống lật xe, cảm biến góc lái, mô men lái…

Hệ thống treo của gầm xe ô tô

Có thể bạn quan tâm: Hệ Thống Khóa Cửa Xe Ô Tô: Cấu Tạo, Nguyên Lý Hoạt Động Và Các Vấn Đề Thường Gặp

Hệ thống treo là trái tim của gầm xe, trực tiếp ảnh hưởng đến cảm giác lái và độ êm ái của hành trình.

Chức năng chính

Hệ thống treo có nhiệm vụ chính là:

Hấp thụ và giảm chấn: Tiếp nhận các xung lực từ mặt đường (ổ gà, đá sỏi, ổ voi…) và chuyển hóa thành dao động nhỏ, giảm thiểu tác động lên khung gầm và khoang lái.
Duy trì tiếp xúc bánh xe: Đảm bảo bánh xe luôn bám đường tốt nhất có thể, đặc biệt khi đi qua mặt đường không bằng phẳng.
Ổn định thân xe: Ngăn ngừa hiện tượng lật, nghiêng hoặc tròng trành khi vào cua, tránh gây mất kiểm soát.

Các loại hệ thống treo phổ biến

Treo MacPherson: Loại treo đơn giản, nhẹ, tiết kiệm không gian, phổ biến trên các xe hạng A, B và một số xe hạng C. Gồm có giảm xóc, lò xo, thanh cân bằng và các khớp nối.
Treo đa điểm (Multi-Link): Sử dụng nhiều thanh dẫn hướng và khớp nối, cho phép điều chỉnh chính xác chuyển động của bánh xe, mang lại độ êm ái và ổn định cao hơn, thường thấy trên các xe hạng C trở lên.
Treo đòn xoắn (Torsion Beam): Thường dùng cho cầu sau của các xe nhỏ, giá thành rẻ, kết cấu đơn giản nhưng độ êm ái và ổn định không bằng treo đa điểm.

Các chi tiết quan trọng trong hệ thống treo

Giảm xóc (Shock Absorber): Là “linh hồn” của hệ thống treo, có nhiệm vụ hãm dao động của lò xo, giúp xe không bị nảy lên nảy xuống liên tục.
Lò xo (Spring): Tiếp nhận và tích trữ năng lượng khi xe đi qua ổ gà, sau đó từ từ giải phóng năng lượng.
Thanh cân bằng (Stabilizer Bar): Giảm độ nghiêng thân xe khi vào cua, tăng cảm giác ổn định.
Các khớp cao su (Bushings): Như rô tuyn cân bằng, rô tuyn trụ đứng, các thanh liên kết… Chúng có tác dụng giảm chấn, cách âm và cho phép các chi tiết chuyển động linh hoạt.
Càng A (Control Arm): Kết nối bánh xe với khung gầm, điều khiển chuyển động lên xuống của bánh xe.

Dấu hiệu nhận biết hệ thống treo đang gặp vấn đề

Xe bị rung lắc mạnh khi đi qua ổ gà hoặc mặt đường xấu.
Tiếng kêu “rầm rầm”, “cộp cộp” phát ra từ gầm xe khi đi qua ổ gà hoặc vào cua.
Xe bị nghiêng nhiều khi vào cua, cảm giác không ổn định.
Lốp mòn không đều do độ chụm (độ chụm bánh xe) bị sai lệch.
Xe bị lệch hướng khi chạy thẳng, cần phải đánh lái để giữ thăng bằng.

Hệ thống lái của gầm xe ô tô

Hệ thống lái là “cánh tay” của người lái, giúp chuyển đổi chuyển động quay của vô lăng thành chuyển động quay của bánh xe.

Chức năng chính

Hệ thống lái có nhiệm vụ:

Truyền chuyển động: Chuyển đổi lực đánh vô lăng thành chuyển động quay của bánh xe dẫn hướng.
Tăng lực đánh lái: Các hệ thống trợ lực (dầu hoặc điện) giúp người lái đánh lái nhẹ nhàng hơn.
Đảm bảo độ chính xác: Cho phép người lái điều khiển hướng đi của xe một cách chính xác, phản hồi tốt.

Các bộ phận chính trong hệ thống lái

Vô lăng: Là bộ phận mà người lái trực tiếp điều khiển.
Trục lái: Truyền chuyển động từ vô lăng xuống cơ cấu lái.
Cột lái: Bảo vệ trục lái và có thể điều chỉnh độ cao, độ nghiêng.
Các đăng lái (Universal Joint): Truyền lực qua các trục không thẳng hàng.
Rô tuyn lái trong và ngoài: Kết nối thước lái với bánh xe, cho phép bánh xe quay theo hướng mong muốn.
Thước lái (Steering Rack): Chuyển đổi chuyển động quay của trục lái thành chuyển động tịnh tiến của các thanh kéo.
Hệ thống trợ lực lái: Bao gồm bơm trợ lực (loại dầu) hoặc mô tơ điện (loại điện), cảm biến góc lái, cảm biến mô men lái…
Các thanh kéo (Tie Rod): Kết nối thước lái với bánh xe, điều khiển góc quay của bánh xe.

Các loại hệ thống lái phổ biến

Hệ thống lái trợ lực dầu (Hydraulic Power Steering): Sử dụng dầu thủy lực để trợ lực, cảm giác lái nặng và chân thực hơn.
Hệ thống lái trợ lực điện (Electric Power Steering – EPS): Sử dụng mô tơ điện để trợ lực, nhẹ nhàng hơn, tiết kiệm nhiên liệu và dễ dàng tích hợp các tính năng hỗ trợ lái tiên tiến.

Dấu hiệu nhận biết hệ thống lái đang gặp vấn đề

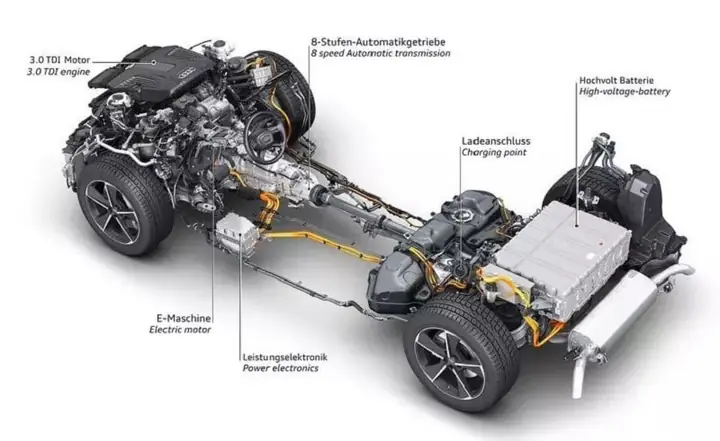

Hệ Thống Gầm Ô Tô: Cấu Tạo, Nguyên Lý Và Chức Năng Chi Tiết

Có thể bạn quan tâm: Hệ Thống Làm Mát Xe Ô Tô: 6 Lỗi Thường Gặp Và Cách Xử Lý Hiệu Quả Mùa Hè

Đánh lái nặng hoặc có cảm giác “cứng”.
Xuất hiện tiếng kêu “răng rắc”, “rít” khi đánh lái.
Xe bị rẽ lệch khi chạy thẳng, bánh xe không thẳng hàng.
Vô lăng bị rung khi chạy ở tốc độ cao hoặc khi phanh.
Xuất hiện hiện tượng trợ lực lái yếu hoặc mất trợ lực hoàn toàn.

Hệ thống phanh của gầm xe ô tô

Hệ thống phanh là “lá chắn” an toàn quan trọng nhất của chiếc xe, đảm bảo người lái có thể kiểm soát tốc độ và dừng xe an toàn.

Chức năng chính

Hệ thống phanh có nhiệm vụ:

Giảm tốc độ: Kiểm soát tốc độ xe khi cần thiết.
Dừng xe: Đưa xe từ trạng thái chuyển động về trạng thái đứng yên một cách an toàn.
Giữ xe đứng yên: Khi đỗ xe trên dốc hoặc chờ đèn đỏ.

Các loại hệ thống phanh phổ biến

Phanh đĩa: Sử dụng má phanh kẹp vào đĩa phanh để tạo lực ma sát, làm chậm bánh xe. Hiệu quả phanh cao, tản nhiệt tốt, ít bị bó cứng, phổ biến trên cả bánh trước và bánh sau.
Phanh trống: Sử dụng guốc phanh ép vào tang trống để tạo lực ma sát. Giá thành rẻ, thường dùng cho bánh sau của các xe giá rẻ.

Các bộ phận chính trong hệ thống phanh

Bàn đạp phanh: Bộ phận mà người lái trực tiếp tác động.
Bộ trợ lực phanh (Brake Booster): Giúp người lái đạp phanh nhẹ nhàng hơn.
Bình dầu phanh (Brake Fluid Reservoir): Chứa dầu phanh.
Bơm phanh (Master Cylinder): Tạo áp suất dầu phanh.
Đường ống dẫn dầu phanh: Dẫn dầu phanh từ bơm phanh đến các cụm phanh.
Má phanh/ guốc phanh: Tạo lực ma sát để làm chậm bánh xe.
Đĩa phanh/ tang trống: Bị má phanh/guốc phanh ép vào để tạo lực ma sát.
Cụm phanh: Bao gồm kẹp phanh, piston, má phanh và đĩa phanh (đối với phanh đĩa).
Hệ thống chống bó cứng phanh (ABS): Ngăn ngừa hiện tượng bó cứng bánh xe khi phanh gấp, giúp người lái vẫn có thể điều khiển hướng đi.
Hệ thống phân phối lực phanh điện tử (EBD): Tự động phân phối lực phanh hợp lý giữa các bánh xe.

Dấu hiệu nhận biết hệ thống phanh đang gặp vấn đề

Phanh bị “mềm” hoặc “cứng”: Đạp phanh không có cảm giác, cần đạp sâu hoặc đạp rất nặng.
Xe bị lệch hướng khi phanh: Xe không đi thẳng mà bị kéo sang một bên.
Xuất hiện tiếng kêu “kít kít”, “rít” khi đạp phanh.
Cảm giác rung giật vô lăng khi phanh ở tốc độ cao.
Đèn cảnh báo phanh trên bảng táp lô sáng lên.
Mức dầu phanh giảm so với mức quy định.

Hệ thống truyền lực của gầm xe ô tô

Hệ thống truyền lực là “cơ bắp” của chiếc xe, có nhiệm vụ truyền lực từ động cơ đến các bánh xe, giúp xe di chuyển.

Chức năng chính

Hệ thống truyền lực có nhiệm vụ:

Truyền lực: Chuyển đổi mô men xoắn và tốc độ quay từ động cơ thành lực kéo tại bánh xe.
Thay đổi tỷ số truyền: Cho phép xe di chuyển ở các tốc độ và điều kiện khác nhau (thông qua hộp số).
Phân phối lực kéo: Phân phối lực kéo đến các bánh xe theo hệ dẫn động (cầu trước, cầu sau, bốn bánh).

Các bộ phận chính trong hệ thống truyền lực

Ly hợp (Clutch – trên xe số sàn): Đóng/mở kết nối giữa động cơ và hộp số, giúp sang số êm ái.
Hộp số (Transmission): Có nhiệm vụ thay đổi tỷ số truyền, giúp xe hoạt động hiệu quả ở các tốc độ khác nhau. Gồm có hộp số sàn (MT) và hộp số tự động (AT, CVT, DCT).
Trục các đăng (Drive Shaft): Truyền lực từ hộp số đến vi sai.
Vi sai (Differential): Phân phối lực kéo đến hai bánh xe, cho phép hai bánh quay với tốc độ khác nhau khi vào cua.
Bán trục (Axle Shaft): Truyền lực từ vi sai đến bánh xe.
Cầu (Axle): Bao gồm vi sai, bán trục và các bánh xe.

Sự phát triển của hệ thống gầm xe ô tô

Những tiến bộ đáng kể

Để đáp ứng đòi hỏi ngày càng cao về an toàn, êm ái và hiệu quả vận hành, hệ thống gầm xe ô tô đã có những bước tiến vượt bậc trong vài thập kỷ qua:

Hệ thống treo tiên tiến: Việc sử dụng các loại hệ thống treo có độ bền cao, độ tin cậy và khả năng hoạt động lâu dài mà số lượng chi tiết không tăng nhiều (như treo MacPherson, treo đòn dọc có thanh liên kết). Đặc biệt là việc đưa vào các hệ thống treo có khả năng tự động điều chỉnh độ cứng, tự động điều chỉnh độ cao thùng xe, giúp xe vận hành êm ái hơn và thích ứng tốt hơn với các điều kiện đường xá khác nhau.
Hệ thống phanh hiện đại: Hệ thống phanh đang không ngừng được hoàn thiện, xu hướng chung là sử dụng kết cấu phanh đĩa, dẫn động phanh có hệ thống chống bó cứng bánh xe (ABS). Các bánh xe ít bị trượt lết, hoặc không có trượt lết, khả năng ổn định của xe được nâng cao kể cả khi đi trên đường vòng, quãng đường phanh được thu ngắn, hiệu quả phanh được đảm bảo ở mức độ cao.
Hệ thống lái tiên tiến: Hệ thống lái thay đổi theo xu hướng làm nhẹ lực đặt lên vành lái, sử dụng thuận lợi, dễ dàng mà vẫn đảm bảo khả năng điều khiển xe chính xác, nhanh chóng. Các cơ cấu cường hoá (trợ lực điện, trợ lực dầu) đã thỏa mãn điều kiện trên, kể cả khi cường hoá hư hỏng, lực đánh tay lái không vượt quá 200N.
Lốp xe hiện đại: Việc sử dụng phổ biến các loại lốp không săm, có áp suất thấp, lốp có chiều ngang rộng đã nâng cao đáng kể khả năng lăn êm trên nền, giảm hệ số cản lăn, tăng tính kinh tế nhiên liệu, giảm giá thành chế tạo.

Cách bảo dưỡng hệ thống gầm xe ô tô hiệu quả

Bảo dưỡng định kỳ là chìa khóa để duy trì hiệu suất và kéo dài tuổi thọ của hệ thống gầm xe ô tô. Dưới đây là một số lưu ý quan trọng:

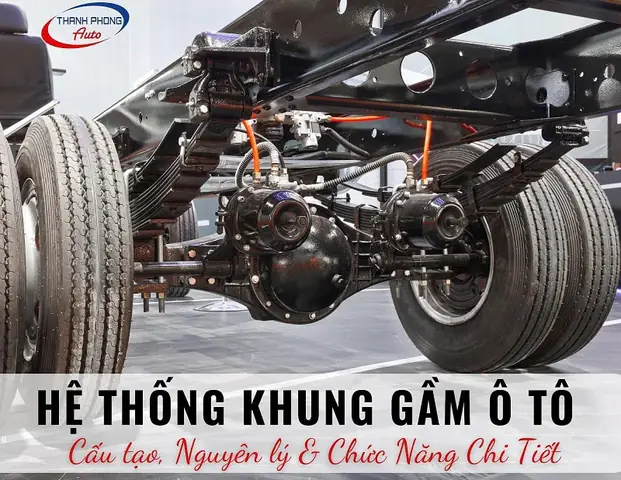

Hệ Thống Gầm Ô Tô: Cấu Tạo, Nguyên Lý & Chức Năng Chi Tiết

Có thể bạn quan tâm: Hệ Thống Mô Phỏng Dạy Lái Xe Ô Tô: Công Nghệ 3d Hiện Đại Cho Lái Xe An Toàn

1. Kiểm tra và thay dầu phanh định kỳ

Dầu phanh có đặc tính hút ẩm, sau một thời gian sử dụng sẽ hấp thụ nước, làm giảm hiệu quả phanh và có thể gây ăn mòn các chi tiết trong hệ thống. Nên kiểm tra và thay dầu phanh theo định kỳ (thường là 2 năm một lần hoặc theo khuyến cáo của nhà sản xuất).

2. Kiểm tra má phanh và đĩa phanh

Má phanh là chi tiết hao mòn, cần được kiểm tra định kỳ để thay thế kịp thời khi mòn đến giới hạn. Nên kiểm tra má phanh mỗi 10.000 – 15.000 km. Đĩa phanh cũng cần được kiểm tra để đảm bảo bề mặt nhẵn, không bị rỗ hoặc cong vênh.

3. Kiểm tra hệ thống treo

Nên kiểm tra hệ thống treo định kỳ (6 tháng hoặc 10.000 km) để phát hiện sớm các dấu hiệu hư hỏng như:

Rò rỉ dầu giảm xóc.
Các khớp cao su bị nứt, rách, chảy nhớt.
Các thanh liên kết, rô tuyn bị mòn, lỏng.
Lò xo bị gãy, mất độ đàn hồi.

4. Cân chỉnh thước lái (Cân chỉnh độ chụm bánh xe)

Sau một thời gian sử dụng hoặc sau khi đi qua các ổ gà lớn, độ chụm bánh xe có thể bị sai lệch, dẫn đến hiện tượng xe bị lệch hướng, lốp mòn không đều. Nên cân chỉnh thước lái định kỳ (6 tháng hoặc 10.000 km) hoặc khi có hiện tượng xe bị lệch hướng.

5. Kiểm tra hệ thống lái

Kiểm tra các rô tuyn lái, các đăng lái, thước lái để phát hiện sớm các dấu hiệu mòn, rò rỉ dầu (đối với hệ thống lái dầu). Kiểm tra mức dầu trợ lực lái (nếu có) và thay dầu theo định kỳ.

6. Vệ sinh gầm xe

Gầm xe là nơi dễ bị bám bẩn, bùn đất, muối (ở các khu vực ven biển) gây ăn mòn kim loại. Nên vệ sinh gầm xe định kỳ, đặc biệt sau khi đi qua các đoạn đường ngập nước hoặc có bùn đất.

7. Lái xe cẩn thận

Hạn chế đi qua các ổ gà, ổ voi với tốc độ cao, tránh va chạm mạnh vào các vật cản. Lái xe cẩn thận sẽ giúp giảm thiểu các tác động xấu đến hệ thống gầm xe.

Kết luận

Hệ thống gầm xe ô tô là một phần không thể thiếu, đóng vai trò then chốt trong việc đảm bảo an toàn, êm ái và hiệu quả vận hành của phương tiện. Việc hiểu rõ cấu tạo, chức năng của từng bộ phận trong hệ thống gầm sẽ giúp bạn nhận biết sớm các dấu hiệu hư hỏng và có biện pháp xử lý kịp thời. Bảo dưỡng định kỳ và lái xe cẩn thận là hai yếu tố quan trọng nhất giúp kéo dài tuổi thọ của hệ thống gầm, tiết kiệm chi phí sửa chữa và đặc biệt là đảm bảo an toàn cho bản thân và những người tham gia giao thông khác.

Nếu bạn phát hiện bất kỳ dấu hiệu bất thường nào trên gầm xe ô tô của mình, đừng ngần ngại liên hệ với các trung tâm bảo dưỡng uy tín để được kiểm tra và tư vấn. Hãy nhớ rằng, một hệ thống gầm xe khỏe mạnh là nền tảng cho mọi hành trình an toàn và thoải mái.
