Trong ngành công nghiệp ô tô, bánh răng là một trong những chi tiết then chốt, đóng vai trò truyền lực và điều chỉnh tốc độ cho toàn bộ hệ thống truyền động. Để đảm bảo bánh răng có thể hoạt động bền bỉ dưới những điều kiện tải trọng cao, ma sát lớn và nhiệt độ thay đổi liên tục, quá trình nhiệt luyện là bước xử lý không thể thiếu. Quy trình nhiệt luyện bánh răng xe ô tô không chỉ nâng cao độ cứng bề mặt mà còn cải thiện độ bền mỏi, chống mài mòn và tăng tuổi thọ sử dụng. Bài viết này sẽ cung cấp một cái nhìn toàn diện về các phương pháp nhiệt luyện phổ biến, các yếu tố ảnh hưởng đến chất lượng và những lưu ý quan trọng trong quá trình sản xuất.
Có thể bạn quan tâm: Quy Trình Quản Lý Và Điều Hành Xe Ô Tô: Hướng Dẫn Toàn Diện Cho Doanh Nghiệp Vận Tải
Tổng Quan Về Nhiệt Luyện Bánh Răng
Nhiệt luyện là gì và tại sao cần thiết cho bánh răng?
Nhiệt luyện là một tập hợp các quá trình xử lý kim loại bằng cách thay đổi nhiệt độ và thời gian để biến đổi cấu trúc tinh thể, từ đó cải thiện các tính chất cơ học như độ cứng, độ dẻo, độ bền mỏi và khả năng chống ăn mòn. Đối với bánh răng xe ô tô, nhiệt luyện đóng vai trò then chốt vì bánh răng phải chịu tải trọng uốn và tiếp xúc lớn, đặc biệt là trong hộp số và cầu chủ động. Một lớp bề mặt cứng giúp chống lại sự mài mòn, trong khi lõi vẫn giữ được độ dẻo dai để hấp thụ các冲击 lực mà không bị gãy vỡ.
Các loại thép thường dùng để chế tạo bánh răng
Việc lựa chọn vật liệu là bước đầu tiên quan trọng trong quy trình nhiệt luyện. Các loại thép phổ biến dùng cho bánh răng ô tô bao gồm:
- Thép carbon trung bình (45, 40Cr): Dễ gia công, chi phí thấp, thường dùng cho các bánh răng chịu tải trung bình.
- Thép hợp kim (20CrMnTi, 20CrMo, 18CrNiMo7-6): Có chứa các nguyên tố hợp kim như Cr, Mn, Ti, Mo, Ni giúp tăng khả năng thấm carbon, thấm nitơ và cải thiện độ bền sau khi tôi. Đây là lựa chọn hàng đầu cho các bánh răng hộp số ô tô hiện đại.
- Thép dụng cụ (SKD11, SKD61): Dùng cho các bánh răng đặc biệt yêu cầu độ cứng và độ mài mòn cực cao.
Các Phương Pháp Nhiệt Luyện Bánh Răng Phổ Biến
<>Xem Thêm Bài Viết:<>- Máy Hút Mùi Xe Ô Tô: Cẩm Nang Toàn Diện Về Công Nghệ, Lợi Ích Và Cách Chọn Mua
- Màu Xe Ô Tô Đẹp Nhất: Hướng Dẫn Chọn Màu Phù Hợp Với Cá Nhân Và Giá Trị Bán Lại
- Mã thuế nhập khẩu xe ô tô 4 chỗ: Hướng dẫn tra cứu và áp dụng chuẩn xác
- Phần Mềm Giám Sát Hành Trình Xe Ô Tô: Hướng Dẫn Chi Tiết Từ A-Z
- Dịch vụ Thuê Xe Ô Tô Đám Cưới Trọn Gói – Lựa Chọn Hoàn Hảo Cho Ngày Trọng Đại
Có thể bạn quan tâm: Quy Trình Nhiệt Luyện Nhíp Xe Ô Tô: Kỹ Thuật Chi Tiết Và Ứng Dụng Thực Tiễn
Thấm Carbon (Carburizing)
Thấm carbon là phương pháp nhiệt luyện bề mặt được sử dụng rộng rãi nhất cho bánh răng ô tô. Quá trình này khuếch tán carbon vào bề mặt thép có hàm lượng carbon thấp ở nhiệt độ cao (khoảng 900-950°C), tạo nên một lớp vỏ giàu carbon (thường từ 0.7% đến 1.0% C).
Quy trình chi tiết:
- Làm sạch và chuẩn bị bề mặt: Bánh răng cần được làm sạch triệt để để loại bỏ dầu mỡ, bụi bẩn và các tạp chất có thể cản trở quá trình thấm.
- Nung nóng trong môi trường giàu carbon: Bánh răng được nung trong lò khí (có thể dùng khí metan, propan hoặc bột thấm) hoặc lò muối. Thời gian nung tùy thuộc vào chiều sâu lớp thấm mong muốn (thường từ 0.5mm đến 2.0mm).
- Tôi (Quenching): Sau khi đạt được lớp thấm carbon mong muốn, bánh răng được làm nguội nhanh chóng trong dầu hoặc dung dịch polymer để chuyển biến austenite thành mactenxit, tạo độ cứng cao cho bề mặt.
- Ram (Tempering): Giai đoạn cuối cùng nhằm giảm ứng suất dư, ổn định cấu trúc và tăng độ dẻo dai cho lớp mactenxit đã tôi.
Ưu điểm:
- Tạo được lớp thấm sâu, độ cứng bề mặt cao (58-63 HRC).
- Lõi vẫn giữ được độ dẻo dai tốt.
- Phù hợp với các bánh răng chịu tải trọng va đập và mài mòn cao.
Nhược điểm:
- Quá trình nung nóng ở nhiệt độ cao dễ gây biến dạng và cong vênh.
- Yêu cầu kiểm soát khí quyển lò chính xác để tránh hiện tượng “thấm quá mức” hoặc “khử carbon”.
Thấm Nitơ (Nitriding)
Thấm nitơ là quá trình khuếch tán nitơ vào bề mặt thép ở nhiệt độ thấp hơn (480-580°C) trong môi trường khí amoniac (NH3) hoặc trong lò muối. Không giống như thấm carbon, thấm nitơ không cần tôi sau khi thấm.
Quy trình chi tiết:
- Làm sạch và xử lý trước: Bánh răng cần được đánh bóng hoặc phun bi để loại bỏ các lớp oxit và tăng độ nhám bề mặt, giúp nitơ thấm đều hơn.
- Nung trong môi trường nitơ: Bánh răng được đưa vào lò khí amoniac. Nhiệt độ và thời gian nung (thường từ 20 đến 100 giờ) quyết định chiều sâu và độ cứng của lớp nitride.
- Làm nguội chậm: Sau khi thấm, bánh răng được làm nguội chậm trong lò để giảm thiểu biến dạng.
Ưu điểm:
- Biến dạng rất nhỏ do nhiệt độ xử lý thấp.
- Độ cứng bề mặt cao và ổn định ở nhiệt độ làm việc (có thể đạt 60-70 HRC).
- Cải thiện đáng kể khả năng chống mài mòn và chống mỏi tiếp xúc.
- Không cần tôi sau khi thấm, giảm nguy cơ nứt gãy.
Nhược điểm:
- Lớp nitride thường mỏng hơn lớp thấm carbon (0.1-0.7mm).
- Thời gian xử lý kéo dài.
- Không phù hợp với các chi tiết yêu cầu độ cứng lớp thấm sâu.
Thấm Carbon – Nitơ (Carbonitriding)
Đây là phương pháp kết hợp giữa thấm carbon và thấm nitơ, sử dụng đồng thời cả hai nguyên tố vào bề mặt thép ở nhiệt độ trung gian (750-850°C). Phương pháp này thường dùng cho các bánh răng nhỏ, yêu cầu độ cứng cao nhưng không cần lớp thấm quá sâu.
Có thể bạn quan tâm: Quy Trình Nhiệt Luyện Trục Dẫn Động Xe Ô Tô: Bí Mật Tạo Nên Độ Bền Và An Toàn
Ưu điểm:
- Tăng tốc độ thấm và rút ngắn thời gian xử lý so với thấm nitơ.
- Độ cứng bề mặt cao, khả năng chống mài mòn tốt.
- Giảm biến dạng so với thấm carbon thuần túy.
Các Yếu Tố Ảnh Hưởng Đến Chất Lượng Nhiệt Luyện
Thành phần hóa học của thép
Hàm lượng carbon và các nguyên tố hợp kim ảnh hưởng trực tiếp đến khả năng thấm, chuyển biến pha và độ cứng cuối cùng. Ví dụ, Molybdenum (Mo) giúp ngăn cản sự lớn lên của hạt trong quá trình nung, trong khi Vanadium (V) tạo thành các carbide bền, tăng độ cứng và chống mài mòn.
Kiểm soát nhiệt độ và thời gian
Mỗi phương pháp nhiệt luyện đều có một “cửa sổ công nghệ” về nhiệt độ và thời gian cụ thể. Việc lệch khỏi phạm vi này dù chỉ vài độ cũng có thể dẫn đến:
- Lớp thấm quá mỏng hoặc quá dày: Ảnh hưởng đến tuổi thọ và khả năng chịu tải.
- Độ cứng không đồng đều: Gây ra điểm yếu, dễ phát sinh rỗ bề mặt (pitting) và gãy răng.
- Biến dạng quá mức: Làm sai lệch kích thước hình học, ảnh hưởng đến độ ồn và hiệu suất truyền động.
Môi trường lò và khí quyển kiểm soát
Đối với thấm carbon và carbonitriding, việc kiểm soát chính xác tỷ lệ khí carbon và nitơ trong lò là then chốt. Một khí quyển không ổn định có thể dẫn đến hiện tượng:
- Khử carbon (Decarburization): Làm mất carbon bề mặt, giảm độ cứng.
- Thấm quá mức (Overcarburization): Tạo ra lượng lớn mactenxit dư và carbide thô, làm giòn lớp bề mặt.
Làm nguội (Tôi)
Chất làm nguội (dầu, polymer, nước, không khí) và tốc độ làm nguội ảnh hưởng lớn đến cấu trúc mactenxit và ứng suất dư. Một quá trình tôi không hợp lý có thể gây ra:
- Nứt gãy (Quench cracking): Do chênh lệch nhiệt độ quá lớn giữa bề mặt và lõi.
- Độ cứng không đạt yêu cầu: Nếu tốc độ làm nguội quá chậm, có thể hình thành các pha không mong muốn như peclit hoặc bainit.
Kiểm Tra Chất Lượng Sau Nhiệt Luyện
Có thể bạn quan tâm: Hướng Dẫn Chi Tiết Quy Trình Nhận Xe Ô Tô Mới Mazda Cho Người Mua Lần Đầu
Đo độ cứng
Độ cứng bề mặt và độ cứng lõi là hai thông số kiểm tra bắt buộc. Phương pháp đo phổ biến là Rockwell C (HRC) cho bề mặt và Rockwell B (HRB) hoặc Brinell (HB) cho lõi.
Kiểm tra chiều sâu lớp thấm
Có thể kiểm tra bằng cách mài một mặt cắt ngang, đánh bóng, ăn mòn bằng axit nitric loãng và đo chiều sâu lớp thấm dưới kính hiển vi (chiều sâu lớp trắng – case depth).
Kiểm tra cấu trúc tế vi
Kính hiển vi quang học hoặc điện tử quét (SEM) được dùng để quan sát cấu trúc tinh thể, phát hiện các khuyết tật như:
- Mactenxit dư quá nhiều: Làm giòn bề mặt.
- Carbide thô: Là nơi khởi đầu cho vết nứt mỏi.
- Hạt thô: Làm giảm độ bền mỏi và độ dẻo dai.
Kiểm tra biến dạng
Sử dụng các dụng cụ đo như panme, đồng hồ so hoặc máy đo tọa độ (CMM) để kiểm tra độ đảo hướng tâm, độ song song của các mặt răng và kích thước tổng thể.
Những Lưu Ý Quan Trọng Trong Sản Xuất
Thiết kế kết cấu bánh răng
- Tránh các góc lõm, cạnh sắc: Góc nhọn là nơi tập trung ứng suất, dễ gây nứt trong quá trình tôi.
- Tăng độ đối xứng: Giảm thiểu biến dạng không đều.
- Làm tròn các góc chuyển tiếp: Giúp phân bố ứng suất đều hơn.
Xử lý trước nhiệt luyện
- Gia công cắt gọt: Nên để lượng dư gia công phù hợp để có thể hiệu chỉnh biến dạng sau nhiệt luyện.
- Làm sạch: Bắt buộc phải loại bỏ hoàn toàn dầu mỡ, bụi kim loại và các lớp oxit.
- Xử lý ứng suất dư: Có thể thực hiện ủ mềm hoặc xử lý stress-relief ở nhiệt độ khoảng 550-650°C trước khi nhiệt luyện để giảm ứng suất từ gia công cơ khí.
Xử lý sau nhiệt luyện
- Gia công tinh: Thường là mài răng để đạt được cấp chính xác và độ nhám bề mặt yêu cầu sau khi đã có lớp thấm cứng.
- Xử lý bề mặt: Phun bi (shot peening) là một bước quan trọng để tạo lớp ứng suất nén trên bề mặt, tăng khả năng chống mỏi tiếp xúc.
An toàn lao động
- Bảo hộ cá nhân: Găng tay chịu nhiệt, kính bảo hộ, quần áo bảo hộ là bắt buộc khi làm việc gần lò nhiệt luyện.
- Hệ thống thông gió: Đặc biệt quan trọng với các lò thấm khí và lò muối để tránh hít phải khí độc (CO, NH3, HCN).
- Xử lý hóa chất: Các bồn chứa dầu tôi, dung dịch ăn mòn và hóa chất tẩy rửa cần được xử lý theo quy định an toàn môi trường.
Xu Hướng Phát Triển Trong Nhiệt Luyện Bánh Răng Ô Tô
Nhiệt luyện chân không (Vacuum Heat Treatment)
Ngày càng được ưa chuộng do loại bỏ hoàn toàn hiện tượng oxy hóa và khử carbon, đồng thời giảm biến dạng tối đa. Phù hợp với các bánh răng cao cấp và yêu cầu độ chính xác cao.
Công nghệ cảm ứng (Induction Hardening)

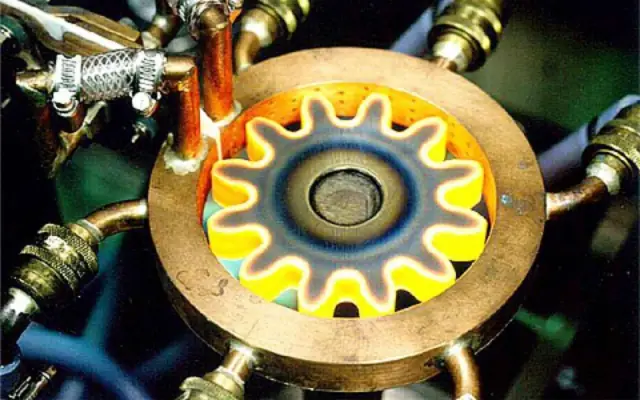

Cho phép làm cứng chọn lọc các vùng cần thiết (như mặt răng) mà không ảnh hưởng đến phần còn lại. Thời gian xử lý nhanh, hiệu suất năng lượng cao.
Vật liệu mới và công nghệ phủ
Các loại thép bột (Powder Metallurgy Steels) và các lớp phủ công nghệ cao như DLC (Diamond-Like Carbon) đang được nghiên cứu để thay thế hoặc bổ sung cho các phương pháp nhiệt luyện truyền thống, nhằm đạt được độ bền và hiệu suất cao hơn nữa.
Kết Luận
Quy trình nhiệt luyện bánh răng xe ô tô là một lĩnh vực kỹ thuật phức tạp, đòi hỏi sự hiểu biết sâu sắc về vật liệu, nhiệt động lực học và công nghệ chế tạo. Việc lựa chọn đúng phương pháp nhiệt luyện (thấm carbon, thấm nitơ hay carbonitriding), kiểm soát chặt chẽ các thông số công nghệ và thực hiện đầy đủ các bước kiểm tra chất lượng là chìa khóa để sản xuất ra những bánh răng có độ bền cao, tuổi thọ dài và vận hành ổn định. Trong hành trình phát triển công nghiệp ô tô, mitsubishi-hcm.com.vn luôn cập nhật và chia sẻ những kiến thức chuyên sâu về công nghệ sản xuất và vật liệu tiên tiến, giúp độc giả nâng cao hiểu biết và tiếp cận với các xu hướng kỹ thuật hiện đại. Đừng ngần ngại khám phá thêm các bài viết khác trên website để mở rộng tầm nhìn về thế giới cơ khí và công nghệ chế tạo đang không ngừng vận động.
