Giới thiệu chung
Xe ô tô là một trong những phương tiện giao thông phổ biến và thiết yếu nhất hiện nay. Để vận hành trơn tru và an toàn, một chiếc xe là sự kết hợp phức tạp của hàng ngàn bộ phận khác nhau, được chia thành các hệ thống lớn. Việc hiểu rõ sơ đồ cấu tạo xe ô tô không chỉ giúp người dùng vận hành xe hiệu quả hơn mà còn hỗ trợ rất nhiều trong việc bảo dưỡng, sửa chữa và đảm bảo an toàn. Bài viết này sẽ cung cấp một cái nhìn toàn diện, chi tiết về cấu tạo của một chiếc ô tô hiện đại, từ động cơ đến hệ thống treo, từ gầm xe đến nội thất.
Cấu tạo tổng quan: 4 Hệ thống chính
Một chiếc xe ô tô hiện đại về cơ bản được cấu tạo từ 4 hệ thống chính, mỗi hệ thống đảm nhiệm một chức năng riêng biệt nhưng có mối liên hệ mật thiết với nhau để tạo nên một cỗ máy vận hành liền mạch.
1. Động cơ (Powertrain)
Có thể bạn quan tâm: Sơ Đồ Dfd Quản Lý Thuê Xe Ô Tô: Kiến Thức Nền Tảng Và Ứng Dụng Thực Tiễn
<>Xem Thêm Bài Viết:<>
- Hướng dẫn Toàn Tập: Cách Nghe Nhạc Qua Bluetooth Trên Xe Ô Tô
- Tổng quan xe ô tô điện Toyota: Công nghệ, mẫu xe và giá trị đầu tư
- Phân tích hành vi lạng lách trước đầu xe ô tô: Nguyên nhân, rủi ro và cách xử lý an toàn
- Tổng Hợp Các Lỗi Vi Phạm Giao Thông Phổ Biến & Mức Phạt
- VinFast sản xuất xe ô tô điện: Chiến lược tự chủ công nghệ pin thể rắn và bệ phóng toàn cầu
Động cơ là “trái tim” của chiếc xe, nơi tạo ra năng lượng để xe di chuyển. Có nhiều loại động cơ khác nhau, phổ biến nhất là động cơ đốt trong (xăng hoặc diesel) và động cơ điện (xe hybrid hoặc xe điện thuần túy).
1.1. Động cơ đốt trong (Internal Combustion Engine – ICE)
Đây là loại động cơ truyền thống, hoạt động dựa trên nguyên lý đốt cháy nhiên liệu (xăng hoặc dầu diesel) trong buồng đốt để sinh ra năng lượng cơ học.
Các bộ phận chính của động cơ đốt trong:
- Khối xi-lanh (Cylinder Block): Là phần chính của động cơ, nơi chứa các xi-lanh. Đây là bộ phận chịu lực lớn nhất, được làm từ gang hoặc nhôm để đảm bảo độ bền và tản nhiệt tốt.
- Đầu xi-lanh (Cylinder Head): Nằm ở phía trên khối xi-lanh, chứa các van nạp và van xả, bugi đánh lửa (đối với động cơ xăng) hoặc kim phun nhiên liệu (đối với động cơ diesel).
- Pít-tông (Piston): Là một thanh kim loại hình trụ, chuyển động tịnh tiến lên xuống trong xi-lanh. Sự chuyển động này là kết quả của quá trình đốt cháy nhiên liệu.
- Trục khuỷu (Crankshaft): Nhận lực từ pít-tông thông qua thanh truyền và chuyển đổi chuyển động tịnh tiến của pít-tông thành chuyển động quay. Đây là bộ phận then chốt để truyền lực ra hệ thống truyền động.
- Thanh truyền (Connecting Rod): Kết nối pít-tông với trục khuỷu, truyền lực từ pít-tông đến trục khuỷu.
- Bugi (Spark Plug): Tạo tia lửa điện để đốt cháy hỗn hợp nhiên liệu và không khí trong buồng đốt của động cơ xăng.
- Van nạp và van xả (Intake and Exhaust Valves): Van nạp cho phép hỗn hợp nhiên liệu-không khí đi vào buồng đốt, van xả cho phép khí thải sau quá trình đốt cháy thoát ra ngoài.
- Hệ thống làm mát (Cooling System): Bao gồm két nước, bơm nước, quạt làm mát và đường ống. Nhiệm vụ là làm mát động cơ để tránh hiện tượng quá nhiệt, giúp động cơ hoạt động ổn định.
- Hệ thống bôi trơn (Lubrication System): Bao gồm dầu động cơ, bơm dầu và các đường ống dẫn dầu. Hệ thống này cung cấp dầu bôi trơn cho các bề mặt ma sát bên trong động cơ, giảm mài mòn và làm mát các chi tiết.
1.2. Động cơ điện (Electric Motor)
Động cơ điện hoạt động dựa trên nguyên lý điện từ, sử dụng năng lượng từ pin để tạo ra mô-men xoắn làm quay trục động cơ. Cấu tạo của động cơ điện đơn giản hơn động cơ đốt trong, bao gồm:
- Rotor (rô-to): Phần quay của động cơ.
- Stator (stato): Phần đứng yên, bao quanh rotor.
- Pin/Ắc quy (Battery): Là nguồn cung cấp năng lượng điện.
2. Hệ thống truyền lực (Drivetrain)
Hệ thống truyền lực có nhiệm vụ truyền và phân phối lực từ động cơ đến các bánh xe, giúp xe di chuyển về phía trước hoặc lùi lại.
Có thể bạn quan tâm: Sơ Đồ Dây Mạch Điện Xe Ô Tô Hyundai Elantra: Cẩm Nang Tra Cứu Và Xử Lý Sự Cố
Các bộ phận chính của hệ thống truyền lực:
- Ly hợp (Clutch – chỉ có ở xe số sàn): Là cơ cấu nối/ngắt truyền động giữa động cơ và hộp số, giúp tài xế có thể sang số một cách êm dịu mà không làm chết máy.
- Hộp số (Transmission): Có hai loại chính là hộp số sàn (Manual Transmission – MT) và hộp số tự động (Automatic Transmission – AT). Hộp số thay đổi tỷ số truyền để điều chỉnh mô-men xoắn và tốc độ phù hợp với từng điều kiện vận hành (lên dốc, xuống dốc, chạy tốc độ cao…).
- Trục các-đăng (Propeller Shaft hoặc Drive Shaft): Là một trục dài, truyền lực xoắn từ hộp số đến cầu xe.
- Cầu chủ động (Differential): Nhận lực từ trục các-đăng và phân phối lực đều đặn đến hai bánh xe chủ động. Bộ vi sai còn cho phép hai bánh xe quay với tốc độ khác nhau khi xe vào cua, tránh hiện tượng trượt bánh.
- Bánh răng cầu (Axle Shafts): Truyền lực từ bộ vi sai đến các bánh xe.
3. Hệ thống di chuyển & treo (Chassis)
Hệ thống khung gầm và treo là “bộ xương” của chiếc xe, đảm bảo sự ổn định, êm ái và an toàn khi di chuyển.
Các bộ phận chính:
- Khung xe (Frame/Chassis): Là bộ phận chịu lực chính, nơi lắp ráp tất cả các hệ thống khác của xe. Có hai loại khung chính: khung rời (body-on-frame) và khung liền (unibody).
- Hệ thống treo (Suspension System): Bao gồm các thanh giảm chấn (giảm xóc), thanh cân bằng, các thanh liên kết và các bushing cao su. Hệ thống này hấp thụ các xung lực từ mặt đường, giúp xe di chuyển êm ái và bánh xe luôn bám đường.
- Hệ thống lái (Steering System): Bao gồm vô-lăng, trục lái, thanh răng-bánh răng hoặc cơ cấu bi-đai ốc và các thanh nối. Hệ thống lái giúp tài xế điều khiển hướng di chuyển của xe.
- Hệ thống phanh (Braking System): Là hệ thống an toàn quan trọng nhất. Bao gồm bàn đạp phanh, bơm phanh (master cylinder), ống dẫn dầu phanh, kẹp phanh (caliper), má phanh (disc pads) và đĩa phanh (disc) hoặc trống phanh (drum) và guốc phanh (brake shoes). Khi tài xế đạp phanh, lực được truyền qua dầu phanh để ép má phanh vào đĩa (hoặc guốc phanh vào trống), tạo lực ma sát làm giảm tốc độ hoặc dừng hẳn xe.
- Lốp & Lazang (Tires & Wheels): Lốp xe tiếp xúc trực tiếp với mặt đường, quyết định độ bám, khả năng chịu tải và mức độ ồn. Lazang (vành xe) là bộ phận gắn lốp vào trục bánh xe.
4. Hệ thống điện & Nội thất (Electrical & Interior)
Đây là hệ thống cung cấp năng lượng cho các thiết bị trên xe và tạo nên không gian tiện nghi, thoải mái cho người lái và hành khách.
Có thể bạn quan tâm: Sơ Đồ Khóa Cửa Xe Ô Tô: Hiểu Rõ Nguyên Lý Hoạt Động & Cách Sửa Chữa
Các bộ phận chính:
- Ắc quy (Battery): Là nguồn điện chính để khởi động động cơ và cung cấp điện cho các thiết bị khi động cơ tắt.
- Máy phát điện (Alternator): Khi động cơ hoạt động, máy phát điện sẽ sạc điện cho ắc quy và cung cấp điện cho toàn bộ hệ thống điện trên xe.
- Hệ thống đánh lửa (Ignition System): Bao gồm chìa khóa điện, công tắc đánh lửa và các bộ phận liên quan, có nhiệm vụ cấp điện để đánh lửa trong buồng đốt (động cơ xăng).

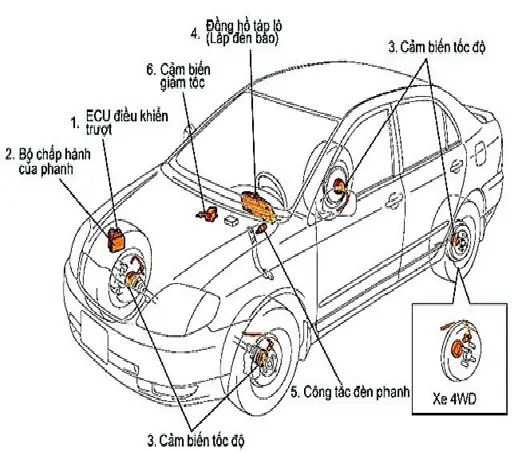

- ECU (Electronic Control Unit – Bộ điều khiển điện tử): Là “bộ não” của xe, điều khiển và giám sát hoạt động của động cơ, hộp số, hệ thống phanh ABS, túi khí và nhiều hệ thống khác.
- Các thiết bị nội thất: Ghế ngồi, bảng táp-lô (dashboard), bảng điều khiển trung tâm, vô-lăng, đồng hồ táp-lô, hệ thống điều hòa không khí, hệ thống âm thanh, các nút bấm điều khiển, túi khí…
Mối liên hệ giữa các hệ thống
Sự vận hành của một chiếc xe là một quá trình tuần hoàn và liên kết chặt chẽ:

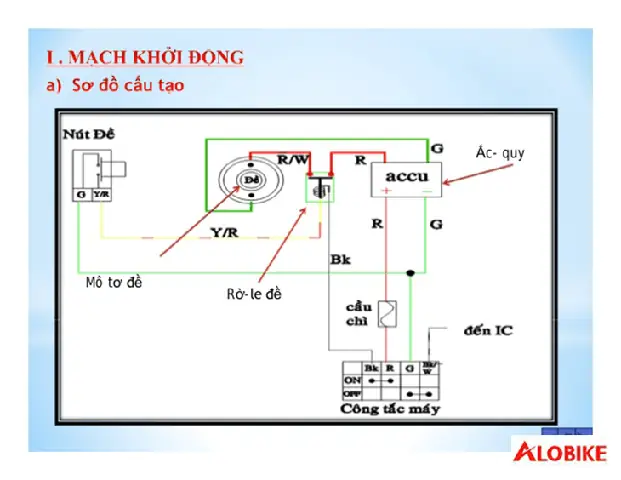

- Khởi động: Người lái dùng chìa khóa hoặc nút bấm để khởi động. Ắc quy cung cấp điện cho máy đề (starter motor) quay trục khuỷu động cơ.
- Đốt cháy & Tạo lực: Khi động cơ nổ máy, nhiên liệu được đốt cháy trong buồng đốt, tạo áp suất đẩy pít-tông chuyển động, làm quay trục khuỷu.
- Truyền lực: Lực quay từ trục khuỷu được truyền qua ly hợp (nếu là xe số sàn) đến hộp số. Hộp số điều chỉnh mô-men xoắn và tốc độ, sau đó truyền lực qua trục các-đăng đến cầu chủ động và cuối cùng là bánh xe.
- Di chuyển & Điều khiển: Bánh xe quay, xe di chuyển. Người lái dùng vô-lăng để điều khiển hướng đi thông qua hệ thống lái. Khi cần giảm tốc hoặc dừng, người lái đạp phanh, hệ thống phanh hoạt động để tạo lực ma sát làm chậm xe.
- Ổn định & Êm ái: Trong quá trình di chuyển, hệ thống treo liên tục làm việc để hấp thụ xung lực từ mặt đường, giữ cho xe ổn định và người ngồi trên xe cảm thấy thoải mái.
- Hỗ trợ & Giám sát: Toàn bộ quá trình này đều được ECU giám sát và điều khiển một cách chính xác, đồng thời cung cấp điện năng cho các thiết bị nội thất, hệ thống chiếu sáng, an toàn…
Lưu ý quan trọng khi tìm hiểu sơ đồ cấu tạo xe ô tô
- Tài liệu chính hãng: Sơ đồ cấu tạo chi tiết nhất luôn nằm trong sách hướng dẫn sử dụng xe hoặc tài liệu kỹ thuật chính hãng của hãng xe. Mỗi dòng xe, mỗi đời xe có thể có những khác biệt nhỏ về vị trí và cách bố trí các bộ phận.
- Tư vấn chuyên gia: Khi có nhu cầu sửa chữa, bảo dưỡng hay thay thế bất kỳ bộ phận nào, hãy luôn tham khảo ý kiến của các kỹ thuật viên chuyên nghiệp. Việc tự ý tháo lắp có thể gây hỏng hóc nghiêm trọng hoặc mất an toàn.
- Cập nhật công nghệ: Ngành công nghiệp ô tô phát triển rất nhanh. Các công nghệ mới như hệ thống hỗ trợ lái xe tiên tiến (ADAS), hệ thống truyền động hybrid, hệ thống treo chủ động… đang ngày càng phổ biến, làm phong phú thêm “bản đồ” cấu tạo xe.
Kết luận
Hiểu rõ sơ đồ cấu tạo xe ô tô là kiến thức nền tảng quý giá cho bất kỳ ai sử dụng phương tiện này. Từ “trái tim” là động cơ, đến hệ thống truyền lực, hệ thống khung gầm – treo, và hệ thống điện – nội thất, mỗi bộ phận đều có vai trò không thể thay thế. Khi các hệ thống này phối hợp ăn ý với nhau dưới sự điều khiển của “bộ não” ECU, chiếc xe mới có thể vận hành một cách an toàn, hiệu quả và êm ái. Hy vọng bài viết đã cung cấp cho bạn cái nhìn tổng quan và sâu sắc hơn về thế giới cơ khí kỳ diệu ẩn chứa bên trong một chiếc ô tô hiện đại. Để tìm hiểu thêm các kiến thức hữu ích khác về xe cộ và đời sống, mời bạn tham khảo các bài viết khác tại mitsubishi-hcm.com.vn.
