Cầu xe ô tô là một trong những bộ phận quan trọng nhất của hệ thống truyền lực, đóng vai trò trung chuyển mô-men xoắn từ hộp số đến các bánh xe, giúp xe di chuyển. Khi cầu xe gặp sự cố, đặc biệt là cầu chủ động (còn gọi là cầu sau trên xe dẫn động cầu sau hoặc cầu trước trên xe dẫn động cầu trước), xe sẽ mất khả năng di chuyển, đi kèm với các hiện tượng như rung giật, kêu to, hao mòn lốp bất thường và nguy cơ mất an toàn. Việc sửa chữa cầu xe ô tô đòi hỏi kỹ thuật viên phải có kiến thức chuyên sâu về cấu tạo, nguyên lý hoạt động cũng như các phương pháp kiểm tra, điều chỉnh chính xác. Bài viết này sẽ cung cấp một hướng dẫn toàn diện về cách sửa chữa cầu xe ô tô, từ việc kiểm tra độ căng của ổ bi, điều chỉnh khe hở bên của bánh răng, cho đến việc kiểm tra vết tiếp xúc và xử lý các hư hỏng cụ thể trên các chi tiết như bánh răng chủ động, bánh răng bị động, vỏ cầu và ổ bi côn.
Hiểu rõ cấu tạo cầu chủ động
Trước khi tiến hành sửa chữa cầu xe ô tô, việc hiểu rõ cấu tạo của cầu chủ động là điều kiện tiên quyết. Cầu chủ động trên xe ô tô thường bao gồm các cụm chi tiết chính sau:
Bộ truyền lực chính (Bộ vi sai)
Bộ truyền lực chính, hay còn gọi là bộ vi sai, nằm ngay trong vỏ cầu (còn gọi là vỏ truyền lực chính). Nhiệm vụ chính của nó là giảm tốc độ vòng quay từ trục các-đăng (hoặc trục truyền lực trực tiếp) để tăng mô-men xoắn, đồng thời phân phối mô-men này đến hai bánh xe thông qua trục bán trục. Bộ truyền lực chính bao gồm:
Có thể bạn quan tâm: Sửa Chữa Gầm Xe Ô Tô: Hướng Dẫn An Toàn, Chuyên Nghiệp Cho Gara
<>Xem Thêm Bài Viết:<>
- Lắp Đặt Gương Cầu Lồi Ô Tô: Hướng Dẫn Chi Tiết Tăng An Toàn
- Lốp xe ô tô bị mọt: Nguyên nhân, tác hại và cách xử lý triệt để
- Đánh Giá Chi Tiết Yamaha YZF-R15: Biểu Tượng Sportbike 155cc
- Đánh Giá Chi Tiết Honda CB150R 2019: Mạnh Mẽ Và Cuốn Hút
- Tranh tô màu đội xe ô tô: Kho báu giáo dục cho sự phát triển toàn diện của bé
- Bánh răng chủ động (Bánh răng quả dứa): Là bánh răng nhỏ, được lắp trên trục các-đăng (hoặc trục truyền lực) và nhận mô-men xoắn trực tiếp từ hộp số. Bánh răng này có dạng răng côn xoắn.
- Bánh răng bị động (Bánh răng vành chậu): Là bánh răng lớn, có dạng răng côn, ăn khớp với bánh răng chủ động. Bánh răng bị động được gắn cố định vào vỏ vi sai.
- Ổ bi côn (Ổ bi hình côn): Được lắp ở hai bên trục bánh răng chủ động để chịu lực dọc trục và lực hướng tâm. Độ căng (preload) của các ổ bi này phải được điều chỉnh chính xác.
- Vỏ truyền lực chính (Vỏ cầu): Là bộ phận bao bọc và bảo vệ toàn bộ cụm truyền lực chính, đồng thời là nơi lắp đặt các ổ bi và đệm điều chỉnh.
Cụm vi sai
Cụm vi sai nằm trong vỏ truyền lực chính, lắp trên bánh răng bị động. Nó gồm các bánh răng hành tinh, bánh răng bán trục và trục bán trục. Cụm vi sai cho phép hai bánh xe quay với tốc độ khác nhau khi xe vào cua, đảm bảo xe di chuyển ổn định.
Các bước kiểm tra và điều chỉnh cầu chủ động
Sửa chữa cầu xe ô tô không chỉ đơn thuần là thay thế các chi tiết hỏng. Một phần quan trọng không kém là việc kiểm tra và điều chỉnh các thông số kỹ thuật để đảm bảo bộ truyền lực hoạt động trơn tru, êm ái và bền bỉ. Dưới đây là các bước chi tiết:

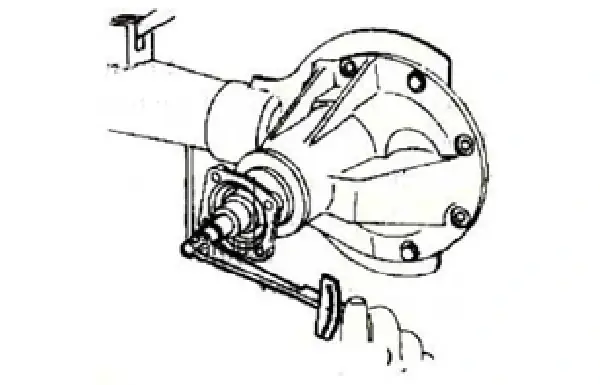

Kiểm tra và điều chỉnh độ căng ổ bi bánh răng chủ động
Có thể bạn quan tâm: Sửa Chữa Lốp Xe Ô Tô: Tất Tần Tật Các Loại Lốp, Cách Xử Lý Và Lưu Ý Quan Trọng
Độ căng ổ bi (preload) là lực ép ban đầu mà các ổ bi côn phải chịu khi trục bánh răng chủ động được siết chặt bằng đai ốc. Độ căng này phải đạt giá trị tiêu chuẩn, nếu quá lỏng sẽ gây ra hiện tượng trục bị rơ, tạo ra tiếng kêu và làm mòn các bề mặt làm việc. Nếu quá căng sẽ làm tăng ma sát, gây nóng ổ bi, giảm hiệu suất truyền lực và rút ngắn tuổi thọ của ổ bi.
Cách thực hiện:
- Lắp ráp sơ bộ: Lắp đầy đủ bánh răng chủ động, các ổ bi côn, ống phân cách (nếu có), các vòng đệm điều chỉnh và mặt bích then hoa vào vỏ truyền lực chính. Lưu ý rằng ở bước này chưa lắp bánh răng bị động.
- Siết chặt: Vặn chặt đai ốc hãm mặt bích đủ lực theo quy định của nhà sản xuất.
- Kiểm tra độ căng: Dùng lực kế móc kéo mặt bích quay với một lực đúng quy định (thường được ghi rõ trong tài liệu kỹ thuật). Lực này chính là lực cần thiết để vượt qua ma sát của ổ bi và làm trục quay.
- Điều chỉnh: So sánh lực đo được với tiêu chuẩn.
- Nếu lực quay nhỏ hơn tiêu chuẩn, chứng tỏ ổ bi quá lỏng. Cần thêm vòng đệm điều chỉnh vào giữa các ổ bi để tăng độ căng.
- Nếu lực quay lớn hơn tiêu chuẩn, chứng tỏ ổ bi quá căng. Cần tháo bớt vòng đệm điều chỉnh để giảm độ căng.
- Lặp lại: Sau mỗi lần thay đổi số lượng vòng đệm, phải siết lại đai ốc và kiểm tra lực quay cho đến khi đạt giá trị tiêu chuẩn.
Kiểm tra và điều chỉnh khe hở bên của bánh răng bị động
Khe hở bên (side backlash) là khoảng trống giữa các bề mặt răng của bánh răng chủ động và bánh răng bị động khi chúng không tiếp xúc. Khe hở này cần được điều chỉnh chính xác để đảm bảo:
- Bánh răng ăn khớp trơn tru, không bị kẹt.
- Giảm thiểu tiếng ồn và rung động.
- Đảm bảo tuổi thọ của bánh răng.
Cách thực hiện:
Có thể bạn quan tâm: Sửa Chữa Máy Lạnh Xe Ô Tô: Dấu Hiệu Nhận Biết, Nguyên Nhân Và Quy Trình Chuyên Nghiệp
- Lắp ráp sơ bộ: Lắp đầy đủ bánh răng chủ động và bánh răng bị động vào vỏ truyền lực chính.
- Cố định sơ bộ: Vặn vừa chặt một bu lông hãm nắp của đai ốc điều chỉnh ở hai bên bánh răng bị động ở vị trí chéo nhau. Việc này giúp bánh răng bị động có thể dịch chuyển nhẹ để điều chỉnh nhưng vẫn đủ ổn định để đo.

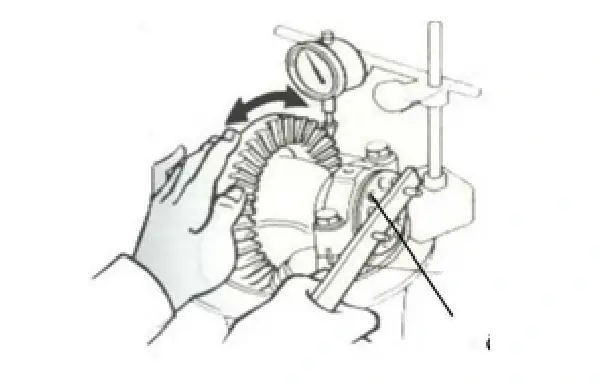

- Gắn đồng hồ so: Gắn cố định đồng hồ so lên vỏ cầu, tựa đầu kim lên bề mặt cạnh của vành răng bánh răng bị động.
- Điều chỉnh trung gian: Dùng tay xoay các đai ốc điều chỉnh ở hai bên bánh răng bị động để đưa bánh răng về vị trí trung gian (điều này giúp việc đo đạc chính xác hơn).
- Đo khe hở: Dùng tay lắc nhẹ bánh răng bị động ở các vị trí khác nhau, quan sát trị số đo trên đồng hồ so. Giá trị lớn nhất ghi nhận được chính là khe hở bên.
- So sánh và điều chỉnh: So sánh giá trị đo được với tiêu chuẩn cho phép (thường nằm trong khoảng 0,13 – 0,18 mm, tùy theo từng loại xe). Nếu khe hở không đúng, tiến hành điều chỉnh:
- Tăng khe hở: Vặn đai ốc điều chỉnh ở một bên vào (về phía trong) và vặn đai ốc điều chỉnh ở bên kia ra (ra phía ngoài).
- Giảm khe hở: Làm ngược lại với thao tác trên.
- Hoàn thiện: Khi khe hở đạt yêu cầu, vặn chặt hoàn toàn các bu lông hãm đai ốc và ổ bi côn.
Kiểm tra và điều chỉnh khe hở ăn khớp và vết tiếp xúc
Đây là bước kiểm tra quan trọng nhất, quyết định đến độ êm ái, tuổi thọ và hiệu suất của bộ truyền lực chính. Việc kiểm tra này bao gồm hai phần: kiểm tra khe hở ăn khớp (backlash) và kiểm tra vết tiếp xúc (contact pattern) giữa hai bánh răng.
1. Kiểm tra khe hở ăn khớp
Khe hở ăn khớp là khoảng trống giữa các đỉnh răng của bánh răng chủ động và bánh răng bị động khi chúng ở vị trí ăn khớp. Khe hở này phải đạt giá trị tiêu chuẩn (thường khoảng 0,1 – 0,4 mm) để đảm bảo bánh răng không bị kẹt do giãn nở vì nhiệt và vẫn duy trì được sự ăn khớp chính xác.
Cách thực hiện:
- Chuẩn bị vật liệu: Dùng dây chì (hoặc dây đồng) có đường kính khoảng 2 mm.
- Đặt dây chì: Kẹp dây chì vào giữa hai bánh răng (bánh răng chủ động và bánh răng bị động) ở vị trí ăn khớp.
- Quay bánh răng: Dùng tay quay nhẹ trục bánh răng chủ động một vài vòng để dây chì bị nghiền mỏng do sự ăn khớp của hai bánh răng.
- Lấy dây chì ra: Gỡ dây chì ra khỏi bánh răng.
- Đo độ dày: Dùng pan me (thước cặp) để đo độ dày của đoạn dây chì bị nghiền mỏng. Độ dày này chính là khe hở ăn khớp.
2. Kiểm tra vết tiếp xúc
Vết tiếp xúc là vùng trên bề mặt răng của bánh răng bị động nơi mà các răng của bánh răng chủ động tiếp xúc khi ăn khớp. Vị trí và hình dạng của vết tiếp xúc cho biết mức độ chính xác của việc điều chỉnh. Nếu vết tiếp xúc nằm ở vị trí trung tâm của bề mặt răng, điều đó chứng tỏ việc điều chỉnh là chính xác.
Cách thực hiện:
Có thể bạn quan tâm: Sửa Chữa Mâm Xe Ô Tô: Quy Trình, Lợi Ích Và Dịch Vụ Uy Tín
- Chuẩn bị hỗn hợp: Pha một lớp bột nhôm màu đỏ (hoặc bột màu chuyên dụng) với dầu nhờn đặc để tạo thành một hỗn hợp sệt.
- Quét hỗn hợp: Quét một lớp mỏng hỗn hợp này lên toàn bộ bề mặt răng của bánh răng bị động.
- Quay bánh răng: Dùng tay quay nhẹ trục bánh răng chủ động một vài vòng để các răng ăn khớp với nhau.
- Quan sát vết tiếp xúc: Tháo bánh răng bị động ra và quan sát vết màu đỏ in trên bề mặt răng. Vết màu này chính là vết tiếp xúc.
- So sánh với tiêu chuẩn: So sánh hình dạng và vị trí của vết tiếp xúc với sơ đồ tiêu chuẩn (thường được cung cấp trong tài liệu kỹ thuật). Nếu vết tiếp xúc lệch về phía đỉnh răng hoặc chân răng, lệch về phía đầu răng hoặc cuối răng, điều đó cho thấy việc điều chỉnh khe hở và độ căng chưa chính xác.
3. Điều chỉnh khe hở ăn khớp và vết tiếp xúc
Việc điều chỉnh khe hở ăn khớp và vết tiếp xúc thường được thực hiện đồng thời bằng cách thay đổi số lượng và vị trí của các vòng đệm điều chỉnh:
- Thay đổi vòng đệm điều chỉnh của bánh răng chủ động: Việc thêm hoặc bớt vòng đệm ở phía trước hoặc phía sau bánh răng chủ động sẽ làm thay đổi vị trí của bánh răng chủ động so với bánh răng bị động, từ đó ảnh hưởng đến vết tiếp xúc.
- Thay đổi vòng đệm điều chỉnh ở hai bên bánh răng bị động: Việc thay đổi số lượng vòng đệm ở hai bên bánh răng bị động (tổng số vòng đệm không đổi) sẽ làm dịch chuyển bánh răng bị động sang trái hoặc sang phải, từ đó ảnh hưởng đến khe hở ăn khớp và vết tiếp xúc.
Quá trình điều chỉnh là một chuỗi các bước lặp đi lặp lại: điều chỉnh vòng đệm -> kiểm tra khe hở ăn khớp -> kiểm tra vết tiếp xúc -> điều chỉnh tiếp -> kiểm tra lại… cho đến khi cả hai thông số đều đạt yêu cầu.
Xử lý các hư hỏng cụ thể trong quá trình sửa chữa cầu xe ô tô
Sau khi hoàn thành các bước kiểm tra và điều chỉnh, kỹ thuật viên cần tiến hành kiểm tra các chi tiết cụ thể để phát hiện và xử lý các hư hỏng. Dưới đây là các hư hỏng thường gặp và phương pháp xử lý:
Trục và bánh răng chủ động (bánh răng quả dứa)
Các hư hỏng thường gặp:
- Nứt trục: Do chịu tải trọng lớn hoặc va chạm.
- Mòn bề mặt lắp ổ bi côn: Làm tăng khe hở, gây rơ trục.
- Mòn các răng côn xoắn: Làm tăng khe hở ăn khớp, gây tiếng ồn.
- Mòn phần then hoa của trục và mặt bích: Làm giảm khả năng truyền mô-men, gây trượt.
Phương pháp kiểm tra:
- Dùng dây chì và pan me: Đo độ mòn của các răng côn. Độ mòn cho phép thường không lớn hơn 0,02 mm.
- Dùng kính phóng đại: Kiểm tra các vết nứt trên trục và bánh răng.
- Dùng thiết bị đo chuyên dụng: Đo khe hở giữa hai bánh răng chủ động và bị động. Khe hở cho phép thường không lớn hơn 0,4 mm.
Phương pháp sửa chữa:
- Thay thế: Trục và bánh răng chủ động bị nứt, mòn bề mặt răng và phần then hoa quá giới hạn cho phép phải được thay mới. Đây là phương pháp an toàn và đảm bảo độ chính xác cao nhất.
- Phục hồi: Các cổ trục lắp bi, bề mặt răng bị rỗ nhẹ có thể được phục hồi bằng các phương pháp như mạ thép hoặc hàn đắp, sau đó gia công lại để đạt kích thước danh định. Tuy nhiên, phương pháp này đòi hỏi thiết bị chuyên dụng và tay nghề cao, đồng thời phải đảm bảo chất lượng vật liệu sau phục hồi.
Bánh răng bị động (bánh răng vành chậu)
Các hư hỏng thường gặp:
- Nứt, gãy răng: Do quá tải hoặc va chạm.
- Mòn rỗ bề mặt răng: Do thiếu dầu bôi trơn hoặc sử dụng lâu ngày.
- Vênh vành răng: Làm lệch tâm, gây rung động.
Phương pháp kiểm tra:
- Dùng dây chì: Đo độ mòn của các răng.
- Dùng đồng hồ so: Đo độ vênh của vành răng.
- Dùng kính phóng đại: Kiểm tra các vết nứt trên bề mặt răng.
Phương pháp sửa chữa:
- Thay thế: Bánh răng bị nứt, mòn suốt chiều dài răng, mặt đầu bị sứt mẻ phải được thay mới.
- Phục hồi: Bánh răng bị nứt, mòn rỗ nhẹ về phía chân răng có thể được phục hồi bằng hàn đắp, sau đó sửa nguội bằng đá mài để đạt hình dạng ban đầu. Vành răng bị vênh bề mặt bên có thể được gia công mài hết vênh.
Vỏ cầu chủ động (vỏ truyền lực chính)
Các hư hỏng thường gặp:
- Nứt vỏ: Do va chạm hoặc quá tải.
- Mòn các lỗ và phần trục lắp ổ bi: Làm tăng khe hở, gây rơ.
- Chờm hỏng các ren và đai ốc hãm ổ bi côn: Làm mất khả năng siết chặt.
Phương pháp kiểm tra:
- Dùng thước cặp và pan me: Đo độ mòn của các lỗ, trục. Độ mòn cho phép thường không lớn hơn 0,02 mm.
- Dùng kính phóng đại: Quan sát các vết nứt bên ngoài vỏ truyền lực chính.
Phương pháp sửa chữa:
- Hàn đắp và gia công: Các lỗ lắp bi mòn quá giới hạn cho phép có thể được mạ thép hoặc lắp ống lót sau đó doa lại lỗ theo kích thước danh định. Các vết nứt nhỏ và các lỗ ren bị chờm hỏng có thể được hàn đắp, sửa nguội và gia công lại ren.
- Thay thế: Các vết nứt có tổng chiều dài vượt quá 100 mm thì phải thay vỏ mới vì độ bền kết cấu đã bị ảnh hưởng nghiêm trọng.
Các ổ bi côn
Các hư hỏng thường gặp:
- Mòn các viên bi, vòng trong và vòng ngoài: Làm tăng khe hở, gây rơ.
- Rỗ các bề mặt làm việc: Làm tăng ma sát, gây tiếng ồn.
Phương pháp kiểm tra:
- Dùng kính phóng đại hoặc sơn pha loãng: Để kiểm tra các vết rỗ, độ mòn trên các bề mặt làm việc của ổ bi.
- So sánh với tiêu chuẩn kỹ thuật: để xác định mức độ hư hỏng.
Phương pháp sửa chữa:
- Thay thế: ổ bi côn bị mòn, rỗ các viên bi, vòng trong và vòng ngoài đều được thay thế. Việc sửa chữa ổ bi côn là không khả thi và không an toàn.
Một số lưu ý quan trọng khi sửa chữa cầu xe ô tô
- Sử dụng dụng cụ chuyên dụng: Các bước kiểm tra và điều chỉnh đòi hỏi phải có các dụng cụ chuyên dụng như lực kế, đồng hồ so, pan me, dây chì, giá đỡ đồng hồ so… Việc sử dụng dụng cụ không đúng sẽ dẫn đến kết quả kiểm tra sai lệch.
- Tuân thủ tiêu chuẩn kỹ thuật: Mỗi loại xe đều có các thông số kỹ thuật riêng về độ căng ổ bi, khe hở bên, khe hở ăn khớp và hình dạng vết tiếp xúc. Việc điều chỉnh phải tuân thủ nghiêm ngặt các tiêu chuẩn này.
- Làm sạch và bôi trơn: Trước khi lắp ráp, tất cả các chi tiết phải được làm sạch kỹ lưỡng. Các bề mặt làm việc phải được bôi trơn bằng dầu nhờn chuyên dụng để đảm bảo sự ăn khớp trơn tru và tuổi thọ của các chi tiết.
- Siết chặt đúng lực: Các bu lông, đai ốc phải được siết chặt đúng lực theo quy định của nhà sản xuất. Việc siết quá chặt hoặc quá lỏng đều có thể gây ra hư hỏng.
- Kiểm tra tổng thể sau khi lắp ráp: Sau khi hoàn thành việc sửa chữa cầu xe ô tô, cần kiểm tra lại toàn bộ hệ thống, chạy thử để đảm bảo không có tiếng ồn bất thường, không có hiện tượng rò rỉ dầu và cầu hoạt động ổn định.
