Trong lĩnh vực chăm sóc và bảo dưỡng ô tô, việc sở hữu một cầu rửa xe đạt chuẩn là yếu tố then chốt giúp tiệm hoạt động hiệu quả, chuyên nghiệp và an toàn. Để làm được điều đó, bản vẽ thiết kế cầu rửa xe ô tô đóng vai trò như kim chỉ nam, định hướng chính xác cho mọi công đoạn từ khảo sát mặt bằng đến lắp đặt thiết bị, từ xây dựng móng bê tông đến hoàn thiện công trình.

Bài viết này sẽ cung cấp cho bạn cái nhìn toàn diện, chi tiết nhất về bản vẽ thiết kế cầu rửa xe ô tô, bao gồm các loại bản vẽ phổ biến, thông số kỹ thuật cần lưu ý, cũng như những kinh nghiệm thực tiễn để bạn có thể đưa ra quyết định đầu tư thông minh, phù hợp với nhu cầu và ngân sách của mình.

Có thể bạn quan tâm: Tổng Hợp Dụng Cụ Sửa Xe Ô Tô Chuyên Nghiệp: Từ Cơ Bản Đến Nâng Cao

Tổng quan về bản vẽ thiết kế cầu rửa xe ô tô

Bản vẽ thiết kế cầu rửa xe ô tô là gì?

Bản vẽ thiết kế cầu rửa xe ô tô là tập hợp các tài liệu kỹ thuật được thể hiện bằng hình vẽ, sơ đồ và số liệu, mô tả chi tiết cách thức thi công, lắp đặt một hệ thống cầu rửa xe. Đây là tài liệu bắt buộc phải có trước khi tiến hành bất kỳ công việc xây dựng hay lắp đặt nào.

Bản vẽ cung cấp thông tin cụ thể về:

<>Xem Thêm Bài Viết:<>

Kích thước, hình dạng, độ sâu của hố móng (dành cho cầu nâng 1 trụ hoặc cầu bê tông).
Cấu tạo, vị trí lắp đặt các bộ phận (xi lanh, bàn nâng, hệ thống thủy lực, đường ống, van điều khiển…).
Vị trí các họng cấp nước, thoát nước, điện.
Các bước thi công tuần tự, từ đào hố, đổ bê tông, lắp đặt thiết bị đến nghiệm thu.
Các yêu cầu về an toàn lao động trong quá trình thi công và vận hành.

Tại sao cần bản vẽ thiết kế cầu rửa xe ô tô?

Không có bản vẽ, việc thi công cầu rửa xe sẽ giống như “đi trong bóng tối”. Những rủi ro và hậu quả có thể xảy ra bao gồm:

Làm sai kỹ thuật: Kích thước hố móng không đúng, độ sâu không đủ, vị trí lắp đặt lệch, dẫn đến thiết bị không hoạt động hoặc hoạt động kém hiệu quả.
Tốn kém chi phí phát sinh: Phải đập đi làm lại, mua thêm vật liệu, thuê nhân công sửa chữa.
Gây nguy hiểm cho người sử dụng: Cầu nâng có thể sập, xe bị trượt, gây tai nạn nghiêm trọng.
Ảnh hưởng đến uy tín tiệm: Khách hàng mất niềm tin khi thấy thiết bị hoạt động không ổn định hoặc gặp sự cố.

Các loại bản vẽ thiết kế cầu rửa xe ô tô phổ biến

Bản vẽ cầu nâng 1 trụ rửa xe ô tô

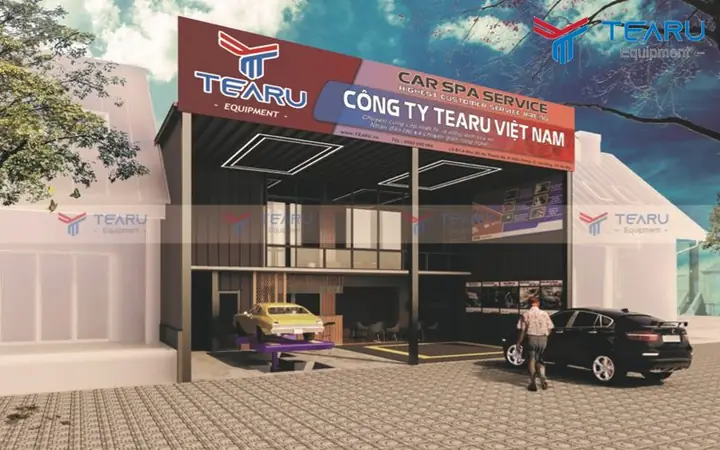

Bản Vẽ Thiết Kế Cầu Rửa Xe Ô Tô: Hướng Dẫn Chi Tiết Từ A-z

Có thể bạn quan tâm: Thiết Kế Decal Dán Xe Ô Tô: Xu Hướng Trang Trí & Quảng Cáo Hiện Đại

1. Bản vẽ cầu nâng 1 trụ: Mặt bằng thi công

Bản vẽ mặt bằng là “tấm bản đồ” cho khu vực thi công. Nó thể hiện:

Vị trí chính xác của cầu nâng so với các vật cản xung quanh (tường, cột, thiết bị khác).
Kích thước hố móng (dài, rộng, sâu).
Vị trí các họng cấp nước, thoát nước, điện.
Khoảng cách an toàn cần thiết để xe ra vào dễ dàng.

Lưu ý quan trọng:

Khoảng cách từ mép hố móng đến tường hoặc vật cản phải đủ lớn để xe có thể vào ra mà không va chạm.
Bố trí đường cấp nước và thoát nước phải thuận tiện, tránh các khu vực thường xuyên đi lại.

2. Bản vẽ cầu nâng 1 trụ: Mặt đứng

Bản vẽ mặt đứng thể hiện chiều cao của cầu nâng, vị trí lắp đặt các bộ phận trên cao (như bảng điều khiển, van điện từ) và mối quan hệ giữa cầu nâng với mặt nền.

3. Bản vẽ cầu nâng 1 trụ: Mặt cắt

Bản vẽ mặt cắt là phần quan trọng nhất, cho thấy cấu trúc bên trong hố móng:

Độ sâu hố móng (thường từ 1.2m đến 1.5m tùy loại cầu).
Kích thước và vị trí đặt xi lanh, bàn nâng.
Cấu tạo lớp bê tông, cốt thép.
Vị trí các đường ống dẫn dầu, nước, điện.

4. Bản vẽ chi tiết lắp đặt

Bản vẽ này mô tả cách lắp ráp từng bộ phận của cầu nâng, từ việc đặt xi lanh vào hố, lắp bàn nâng, nối các đường ống, cho đến việc đấu nối điện và kiểm tra hoạt động.

Bản vẽ cầu rửa xe bê tông (cầu bệ)

Khi nào nên chọn cầu bê tông?

Cầu bê tông (hay còn gọi là cầu bệ) là lựa chọn phổ biến khi:

Ngân sách hạn chế: Chi phí xây dựng cầu bê tông thấp hơn nhiều so với mua cầu nâng 1 trụ (có thể rẻ hơn 20 – 30 triệu đồng).
Diện tích rộng: Cầu bê tông chiếm diện tích lớn hơn cầu nâng.
Xe tải, xe khách cỡ lớn: Một số loại xe có gầm cao, tải trọng lớn không phù hợp với cầu nâng 1 trụ.

Kích thước tiêu chuẩn cầu rửa xe bê tông

Kích thước cầu bê tông cần được tính toán kỹ lưỡng để phù hợp với các loại xe phổ biến:

Chiều dài cầu: Khoảng 6 mét.
Chiều rộng cầu: Khoảng 2.1 mét.
Chiều cao cầu: Khoảng 0.5 mét (tùy theo độ dốc lên xuống).
Độ dốc lên xuống: Khoảng 15 – 20 độ để xe lên xuống an toàn, không va gầm.

Lưu ý: Đây là kích thước tham khảo. Tùy vào loại xe chủ yếu phục vụ mà có thể điều chỉnh cho phù hợp.

Ưu điểm và nhược điểm của cầu bê tông

Ưu điểm:

Chi phí đầu tư ban đầu thấp.
Độ bền cao, ít phải bảo trì.
Phù hợp với xe tải, xe khách cỡ lớn.

Nhược điểm:

Chiếm diện tích lớn, làm hẹp không gian tiệm.
Không linh hoạt: Không thể di chuyển, thay đổi vị trí.
Nguy hiểm khi lái xe lên – xuống: Đặc biệt với tài xế mới, xe có gầm thấp.
Khó vệ sinh: Nước và bụi bẩn dễ đọng lại ở các khe, gây mất vệ sinh và ô nhiễm.
Không chuyên nghiệp: Trông thô kệch, kém sang trọng so với cầu nâng 1 trụ.

Bản vẽ cầu rửa xe tải, xe bồn

Xe tải, xe bồn có đặc điểm là kích thước lớn, tải trọng nặng, gầm cao. Do đó, bản vẽ thiết kế cho các loại xe này cần có những điều chỉnh riêng:

Kích thước hố móng lớn hơn: Đảm bảo xi lanh và bàn nâng đủ diện tích hoạt động.
Độ sâu hố móng sâu hơn: Thường từ 1.5m trở lên.
Cấu tạo bê tông, cốt thép chắc chắn hơn: Chịu được tải trọng lớn.
Độ dốc lên xuống thoải hơn: Giảm nguy cơ va gầm.

Các bước thi công cầu rửa xe ô tô theo bản vẽ

Bước 1: Khảo sát mặt bằng và xác định vị trí

Có thể bạn quan tâm: Thiết Kế Hệ Thống Rửa Xe Ô Tô: Hướng Dẫn Toàn Tập Từ A-z Cho Người Mới Bắt Đầu

Đo đạc diện tích tiệm, xác định vị trí đặt cầu.
Kiểm tra kết cấu nền, đảm bảo đủ chắc chắn để chịu tải.
Xác định vị trí các nguồn cấp nước, điện, hệ thống thoát nước.

Bước 2: Đào hố móng

Dựa vào bản vẽ mặt bằng và mặt cắt để đào hố đúng kích thước, đúng độ sâu.
Đảm bảo đáy hố bằng phẳng, không có vật cản.

Bước 3: Đổ bê tông móng

Lắp đặt cốt thép theo bản vẽ.
Đổ bê tông mác cao (thường là B25 hoặc B30).
Chờ bê tông khô hoàn toàn (thường từ 7 – 10 ngày).

Bước 4: Lắp đặt cầu nâng hoặc xây cầu bê tông

Cầu nâng 1 trụ: Lắp xi lanh, bàn nâng, nối các đường ống, đấu điện theo bản vẽ chi tiết.
Cầu bê tông: Xây dựng theo bản vẽ kích thước, đảm bảo độ dốc và độ chắc chắn.

Bước 5: Kiểm tra và nghiệm thu

Chạy thử cầu nâng, kiểm tra độ ổn định, độ kín của các mối nối.
Kiểm tra hệ thống cấp nước, thoát nước, điện.
Vệ sinh khu vực thi công.

Những lưu ý quan trọng khi thi công cầu rửa xe

1. Xác định nhu cầu và khảo sát thị trường

Xác định loại xe chủ yếu phục vụ: Xe du lịch, xe tải, xe khách…
Khảo sát thị trường trong khu vực: Có bao nhiêu tiệm rửa xe, họ dùng loại cầu gì, giá cả ra sao.
Tính toán chi phí đầu tư và lợi nhuận kỳ vọng.

2. Vấn đề thoát nước

Đào rãnh thoát nước: Độ sâu từ 50 – 80 cm từ đáy cống tới cốt nền.
Vệ sinh định kỳ: Nước tồn động dễ gây ô nhiễm, bốc mùi.
Lắp đặt bẫy mỡ: Nếu có rửa xe có dầu mỡ.

3. An toàn lao động

Có thể bạn quan tâm: Thiết Kế Quảng Cáo Trên Xe Ô Tô: Hướng Dẫn Từ A-z Cho Doanh Nghiệp

Tuân thủ các quy định về an toàn khi đào hố, làm việc với bê tông, điện.
Trang bị đầy đủ bảo hộ lao động.
Có biển cảnh báo khu vực đang thi công.

4. Lựa chọn đơn vị cung cấp và lắp đặt

Nên lựa chọn đơn vị cung cấp và lắp đặt trọn gói: Đảm bảo thiết bị được lắp chuẩn, vận hành suôn sẻ, có bảo hành, bảo trì.
Tránh mua thiết bị về tự lắp: Dễ gặp sự cố, mất an toàn, không được bảo hành.

Kinh nghiệm thực tiễn: Nên chọn cầu nâng 1 trụ hay cầu bê tông?

Dựa trên kinh nghiệm thực tiễn và xu hướng phát triển của ngành dịch vụ ô tô, cầu nâng 1 trụ là lựa chọn được khuyến nghị nhiều hơn vì những lý do sau:

Tiết kiệm diện tích: Giúp tiệm rộng rãi, thoáng đãng.
Tăng tính chuyên nghiệp: Trang thiết bị hiện đại, thu hút khách hàng.
An toàn cao: Xe được cố định chắc chắn, không có nguy cơ trượt, đổ.
Linh hoạt: Có thể điều chỉnh độ cao, xoay 360 độ, thuận tiện cho việc vệ sinh, kiểm tra.
Phù hợp với nhiều loại xe: Từ xe du lịch đến xe tải con.

Tuy nhiên, nếu ngân sách thực sự eo hẹp hoặc chủ yếu phục vụ xe tải, xe khách cỡ lớn thì cầu bê tông vẫn là một lựa chọn khả dĩ.

Kết luận

Bản vẽ thiết kế cầu rửa xe ô tô là tài liệu không thể thiếu trong quá trình đầu tư và xây dựng một tiệm rửa xe chuyên nghiệp. Việc am hiểu về các loại bản vẽ, thông số kỹ thuật, cũng như các bước thi công sẽ giúp bạn:

Tiết kiệm chi phí: Tránh được các sai sót, phát sinh không đáng có.
Đảm bảo an toàn: Cả trong quá trình thi công lẫn khi vận hành.
Nâng cao hiệu quả kinh doanh: Tiệm rửa xe chuyên nghiệp, hiện đại sẽ thu hút được nhiều khách hàng hơn.

Nếu bạn đang có nhu cầu tìm hiểu kỹ hơn về bản vẽ thiết kế cầu rửa xe ô tô, hoặc cần tư vấn về việc lựa chọn, lắp đặt cầu nâng 1 trụ, hãy để lại thông tin liên hệ hoặc gọi trực tiếp đến các chuyên gia trong lĩnh vực này để được hỗ trợ tốt nhất.

Hãy nhớ rằng, một quyết định đầu tư đúng đắn hôm nay sẽ là nền tảng vững chắc cho sự thành công của tiệm rửa xe bạn trong tương lai.
