Giới thiệu khái quát về khung xe ô tô tải

Khung xe là bộ phận kết cấu chịu lực chính của một chiếc ô tô tải. Đây là “bộ xương sống” tạo nên hình dạng cơ bản, nâng đỡ toàn bộ các hệ thống và cụm chi tiết khác như động cơ, hộp số, cabin, thùng hàng, hệ thống treo và truyền lực. Một thiết kế khung xe tốt đảm bảo an toàn, độ bền và hiệu suất vận hành của phương tiện.

Vai trò then chốt của khung xe

Chịu tải trọng: Khung xe phải chịu được tải trọng tĩnh (trọng lượng bản thân xe) và tải trọng động (lực quán tính khi tăng tốc, phanh, vào cua, di chuyển trên địa hình gồ ghề).
Tạo kết cấu khung: Cung cấp một nền tảng vững chắc để lắp ráp các cụm chi tiết, đảm bảo độ chính xác về vị trí tương đối giữa các bộ phận.
Truyền lực: Truyền lực từ động cơ đến bánh xe, đồng thời truyền lực từ mặt đường (qua hệ thống treo) lên cabin và hàng hóa.
Bảo vệ: Đóng vai trò như một bộ phận của hệ thống an toàn, hấp thụ và phân tán năng lượng trong trường hợp va chạm.

Các loại khung xe phổ biến trên ô tô tải

Khung dầm (Ladder Frame): Đây là loại khung truyền thống và phổ biến nhất trên xe tải và SUV cỡ lớn. Cấu tạo gồm hai dầm dọc chính được nối với nhau bằng nhiều dầm ngang, tạo thành hình dạng giống chiếc thang. Khung dầm có ưu điểm là độ cứng xoắn và uốn lớn, dễ dàng thiết kế và chế tạo, đồng thời dễ dàng nâng cấp, sửa chữa. Tuy nhiên, nhược điểm là trọng lượng lớn và độ cao gầm xe cao, ảnh hưởng đến tính khí động học.
Khung không gian (Space Frame): Là một kết cấu dạng 3D, được tạo thành từ nhiều thanh rỗng có tiết diện nhỏ hơn nhưng được bố trí hợp lý theo các phương khác nhau. Loại khung này có trọng lượng nhẹ hơn so với khung dầm nhưng vẫn đảm bảo độ cứng vững. Ứng dụng chủ yếu trên các xe tải nhẹ, xe chuyên dùng hoặc một số dòng xe thể thao hiệu suất cao. Tuy nhiên, chi phí chế tạo và sửa chữa cao hơn.
Thân liền khung (Unibody/Monocoque): Khác với hai loại trên, thân liền khung sử dụng chính các tấm vỏ bao che (tấm thân vỏ) để tạo thành kết cấu chịu lực chính. Loại này thường dùng trên xe du lịch và xe tải nhẹ cỡ nhỏ nhằm giảm trọng lượng và tăng độ cứng. Ưu điểm là nhẹ, tính khí động học tốt, nhưng độ bền khi chịu tải lớn và địa hình xấu kém hơn so với khung dầm.

Có thể bạn quan tâm: Thiết Kế Tem Logo Xe Ô Tô: Toàn Cảnh Từ A-z Cho Người Mới Bắt Đầu

Tóm tắt quy trình thiết kế khung xe ô tô tải

Thiết kế một khung xe ô tô tải là một quá trình kỹ thuật phức tạp, đòi hỏi sự phối hợp của nhiều lĩnh vực. Các bước chính bao gồm:

Xác định yêu cầu kỹ thuật: Xác định tải trọng thiết kế (tải trọng toàn bộ cho phép GVM), loại hàng hóa chuyên chở, điều kiện vận hành (đường bằng, địa hình xấu, tốc độ cao…), tiêu chuẩn an toàn và khí thải áp dụng.
Lựa chọn loại khung và vật liệu: Dựa trên yêu cầu kỹ thuật để chọn loại khung (dầm, không gian, thân liền) và vật liệu (thép carbon, thép cường độ cao, hợp kim nhôm).
Thiết kế sơ bộ (Concept Design): Sử dụng phần mềm CAD để tạo mô hình 3D ban đầu, bố trí vị trí các dầm dọc, dầm ngang, điểm lắp ráp các cụm chi tiết.
Phân tích kết cấu (CAE): Áp dụng các phương pháp như phần tử hữu hạn (Finite Element Analysis – FEA) để mô phỏng các trạng thái tải trọng như uốn, xoắn, va chạm. Từ đó đánh giá độ bền, độ cứng và biến dạng.
Tối ưu hóa thiết kế: Dựa trên kết quả phân tích, điều chỉnh hình dạng, kích thước, vật liệu để đạt được cân bằng giữa độ bền, trọng lượng và chi phí.
Thiết kế chi tiết: Hoàn thiện bản vẽ kỹ thuật, bao gồm chi tiết các mối hàn, bu-lông, lỗ lắp ráp.
Chế tạo mẫu và thử nghiệm: Chế tạo khung xe mẫu và tiến hành các thử nghiệm thực tế để kiểm chứng thiết kế trước khi đưa vào sản xuất hàng loạt.

Các yếu tố kỹ thuật ảnh hưởng đến thiết kế khung xe

Tải trọng và điều kiện vận hành

Tải trọng thiết kế (GVM – Gross Vehicle Mass): Là tổng trọng lượng lớn nhất mà xe được phép vận hành an toàn, bao gồm trọng lượng bản thân xe và hàng hóa. GVM là thông số cơ bản nhất để tính toán lực tác dụng lên khung xe. Một chiếc xe tải hạng nặng có GVM vài chục tấn sẽ yêu cầu một khung xe hoàn toàn khác biệt so với xe tải nhẹ có GVM vài tấn.
Phân bố tải trọng: Tải trọng không phải lúc nào cũng phân bố đều trên chiều dài khung xe. Cần tính toán đến trọng tâm hàng hóa, vị trí đặt thùng hàng, vị trí các trục bánh xe để xác định được mô men uốn lớn nhất tại các vị trí khác nhau.
Tải trọng động: Khi xe di chuyển, khung xe phải chịu các tải trọng biến đổi theo thời gian. Các lực quán tính khi tăng tốc, phanh gấp, lực ly tâm khi vào cua, và đặc biệt là các lực冲击 khi đi qua ổ gà, ổ trâu, ổ voi trên đường. Các tải trọng này có thể lớn hơn nhiều lần so với tải trọng tĩnh.
Điều kiện địa hình: Xe tải hoạt động trên đường cao tốc bằng phẳng sẽ chịu tải khác với xe chuyên chở vật liệu xây dựng trên công trường hoặc xe đi rừng. Thiết kế khung cho từng phân khúc phải có sự khác biệt rõ rệt về độ bền mỏi và độ cứng xoắn.

Vật liệu chế tạo khung xe

Thép carbon thông thường: Là vật liệu truyền thống, dễ hàn, giá thành thấp. Tuy nhiên, trọng lượng lớn và độ bền mỏi hạn chế. Phù hợp với các dòng xe tải nhẹ, chi phí thấp.
Thép cường độ cao (HSLA – High-Strength Low-Alloy Steel): Là vật liệu hiện đại, có giới hạn chảy cao hơn thép carbon thông thường từ 30% đến 100% hoặc hơn. Điều này cho phép thiết kế các dầm có độ dày thành mỏng hơn, từ đó giảm trọng lượng khung xe mà vẫn đảm bảo độ bền. Thép HSLA được sử dụng rộng rãi trên các dòng xe tải hiện đại nhằm cải thiện hiệu suất nhiên liệu và tăng khả năng chuyên chở.
Thép cường độ siêu cao (AHSS – Advanced High-Strength Steels): Là thế hệ vật liệu tiên tiến nhất, bao gồm nhiều chủng loại như DP (Dual Phase), TRIP (Transformation Induced Plasticity), Martensitic… AHSS có thể kết hợp độ bền cực cao với khả năng biến dạng dẻo tốt, rất lý tưởng cho các khu vực cần hấp thụ năng lượng va chạm. Tuy nhiên, chi phí cao và yêu cầu công nghệ hàn đặc biệt.
Hợp kim nhôm: Nhẹ hơn thép khoảng 1/3, chống ăn mòn tốt. Tuy nhiên, giá thành cao, độ cứng thấp hơn thép nên cần thiết kế tiết diện lớn hơn, đồng thời kỹ thuật hàn phức tạp hơn. Hợp kim nhôm được ứng dụng trên một số dòng xe tải cao cấp nhằm giảm trọng lượng không tải.

Hình dạng và cấu trúc dầm

Dầm dọc chính: Là bộ phận chịu lực chính, thường có tiết diện chữ C (U), chữ I hoặc hộp. Dầm chữ C có ưu điểm là dễ chế tạo, lắp ráp, nhưng độ cứng xoắn kém hơn dầm hộp. Dầm hộp có độ cứng uốn và xoắn cao nhất nhưng chi phí chế tạo cao hơn.
Dầm ngang: Có nhiệm vụ nối hai dầm dọc, tạo thành kết cấu khung cứng. Dầm ngang còn có tác dụng tăng độ cứng xoắn cho cả hệ thống. Số lượng và vị trí các dầm ngang được tính toán dựa trên vị trí lắp đặt các cụm chi tiết (cabin, cụm cầu, bồn nhiên liệu, bình hơi) và các điểm có mô men uốn lớn.
Gia cường: Tại các vị trí chịu lực tập trung lớn như điểm đặt cụm cầu, điểm đỡ cabin, thường được gia cố bằng các tấm thép tăng cường hoặc sử dụng vật liệu thép cường độ cao hơn.

Quy trình thiết kế chi tiết khung xe

Bước 1: Xác định thông số thiết kế cơ bản

Chiều dài cơ sở: Khoảng cách giữa tâm trục bánh xe trước và sau. Ảnh hưởng trực tiếp đến độ cứng uốn và sự ổn định của xe khi vào cua.
Chiều dài toàn xe: Ảnh hưởng đến vị trí đặt thùng hàng, từ đó ảnh hưởng đến phân bố tải trọng.
Chiều rộng khung: Ảnh hưởng đến độ ổn định ngang và không gian lắp đặt các cụm chi tiết bên trong (cầu xe, hệ thống nhiên liệu, hệ thống xả…).
Số lượng trục và tải trọng trục: Xác định vị trí và kích thước của các cụm cầu, từ đó ảnh hưởng đến vị trí các dầm ngang và điểm tựa.

Bước 2: Thiết kế sơ bộ bằng CAD

Các kỹ sư sử dụng phần mềm thiết kế 3D như SolidWorks, CATIA, hay AutoCAD để xây dựng mô hình khung xe. Các yếu tố cần xác định:

<>Xem Thêm Bài Viết:<>

Vị trí chính xác của các dầm dọc, dầm ngang.
Kích thước sơ bộ của tiết diện dầm.
Vị trí các lỗ khoan để lắp bu-lông, ốc vít, các chi tiết điện, nhiên liệu, hơi.
Đường dẫn các đường ống nhiên liệu, dây điện, dây điều khiển.

Bước 3: Phân tích kết cấu bằng FEA

Sau khi có mô hình CAD, bước tiếp theo là mô phỏng bằng phương pháp phần tử hữu hạn (FEA). Các phần mềm chuyên dụng như ANSYS, Abaqus, Nastran được sử dụng để:

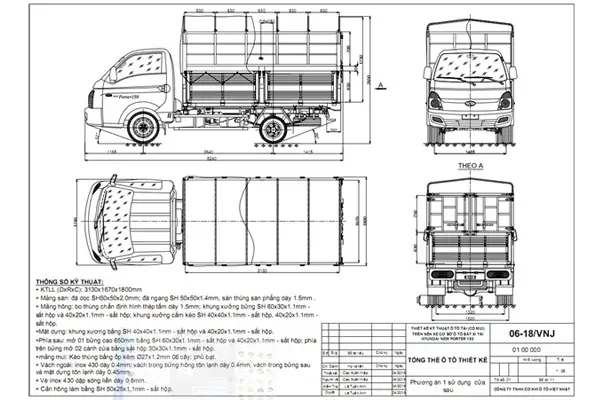

Thiết Kế Khung Xe Ô Tô Tải: Cấu Trúc, Vật Liệu Và Các Yếu Tố Kỹ Thuật Then Chốt

Có thể bạn quan tâm: Thiết Kế Mô Hình Tập Lái Xe Ô Tô: Cẩm Nang Toàn Diện Cho Người Mới Bắt Đầu

Phân tích tĩnh: Mô phỏng trạng thái xe khi chịu tải trọng đứng (hàng hóa, trọng lượng bản thân), tải trọng ngang (khi phanh), tải trọng dọc (khi tăng tốc). Mục tiêu là kiểm tra ứng suất và biến dạng có nằm trong giới hạn cho phép hay không.
Phân tích động lực học: Mô phỏng các lực động khi xe chạy trên đường gồ ghề, đánh giá độ bền mỏi của các mối hàn và các điểm giao nhau giữa các dầm.
Phân tích va chạm (Crash Simulation): Mô phỏng các tình huống va chạm để đánh giá khả năng hấp thụ năng lượng của khung xe, đảm bảo an toàn cho cabin và người lái.
Phân tích rung động: Xác định tần số dao động riêng của khung xe để tránh hiện tượng cộng hưởng với các nguồn kích thích từ động cơ hoặc mặt đường.

Bước 4: Tối ưu hóa thiết kế

Dựa trên kết quả phân tích FEA, kỹ sư sẽ tiến hành tối ưu hóa:

Tối ưu hóa hình học: Thay đổi chiều cao, bề rộng, độ dày của dầm để giảm trọng lượng mà vẫn đảm bảo độ bền.
Tối ưu hóa vật liệu: Thay thế một số vị trí bằng vật liệu cường độ cao hơn, hoặc sử dụng các lớp vật liệu khác nhau (ví dụ: dầm ngang làm bằng thép cường độ cao, dầm dọc làm bằng thép thường).
Tối ưu hóa vị trí gia cường: Bổ sung hoặc di chuyển các tấm gia cố đến đúng vị trí chịu lực lớn nhất, tránh lãng phí vật liệu.

Bước 5: Thiết kế chi tiết và tài liệu kỹ thuật

Sau khi hoàn thiện mô hình 3D và kết quả phân tích đạt yêu cầu, kỹ sư sẽ:

Lập bản vẽ lắp ráp tổng thể.
Lập bản vẽ chi tiết từng dầm, từng tấm gia cố.
Xác định phương pháp gia công (cắt laser, dập, uốn), phương pháp hàn (MIG, MAG, TIG, hàn điểm).
Lập bảng thống kê vật tư (BOM – Bill of Materials).
Lập quy trình công nghệ gia công và lắp ráp.

Bước 6: Chế tạo mẫu và thử nghiệm

Chế tạo khung mẫu: Dựa trên bản vẽ chi tiết, các xưởng cơ khí sẽ cắt, uốn, dập và hàn các tấm thép để tạo thành khung xe mẫu.
Thử nghiệm thực tế:
- Kiểm tra tĩnh: Đặt khung lên bệ thử, treo tải trọng để đo biến dạng.
- Thử nghiệm uốn và xoắn: Sử dụng máy thử chuyên dụng để kiểm tra độ cứng uốn và xoắn.
- Thử nghiệm rung động: Gá khung lên bệ rung để kiểm tra tần số dao động riêng.
- Thử nghiệm bền mỏi: Lắp khung lên xe chạy thử trên đường mấp mô trong thời gian dài để phát hiện các điểm yếu về mỏi.
- Thử nghiệm va chạm: Thực hiện các bài thử va chạm theo tiêu chuẩn để đánh giá tính an toàn.

Các công nghệ và xu hướng mới trong thiết kế khung xe tải

Công nghệ hàn tiên tiến

Hàn laser (Laser Welding): Tạo ra mối hàn chính xác, sâu, biến dạng nhiệt thấp, tăng độ bền và tính thẩm mỹ. Tuy nhiên, chi phí thiết bị và vận hành cao.
Hàn ma sát (Friction Stir Welding – FSW): Đặc biệt hiệu quả khi hàn các hợp kim nhôm. Phương pháp này ít sinh khói, biến dạng nhiệt thấp, mối hàn có độ bền cao.
Tự động hóa hàn robot: Ứng dụng robot hàn để tăng năng suất, đảm bảo chất lượng mối hàn đồng đều và ổn định, đồng thời giảm nguy cơ tai nạn lao động.

Vật liệu mới và kỹ thuật phủ

Thép cường độ cao siêu nhẹ: Các nhà sản xuất vật liệu không ngừng nghiên cứu các mác thép mới có tỷ lệ độ bền/trọng lượng ngày càng cao, giúp giảm trọng lượng xe mà không làm giảm độ an toàn.
Phủ chống ăn mòn: Khung xe là bộ phận dễ bị ăn mòn do tiếp xúc trực tiếp với nước, bùn đất và hóa chất trên đường. Các lớp sơn lót, lớp sơn phủ, và các công nghệ như mạ kẽm, phủ nhựa PVC (dip-coating) được sử dụng để kéo dài tuổi thọ khung xe.
Vật liệu composite: Một số nghiên cứu đang thử nghiệm sử dụng composite gia cố sợi carbon cho một số chi tiết của khung xe nhằm giảm trọng lượng cực đại. Tuy nhiên, chi phí cao và khả năng sửa chữa khó khăn là rào cản lớn.

Thiết kế khung modul

Thiết kế theo mô-đun cho phép sử dụng chung một loại khung cơ bản cho nhiều phiên bản xe khác nhau (khác nhau về chiều dài cơ sở, khoảng cách trục, kiểu thùng hàng). Điều này giúp giảm chi phí phát triển, đơn giản hóa dây chuyền sản xuất và thuận tiện cho việc bảo trì, sửa chữa.

Ứng dụng trí tuệ nhân tạo (AI) và dữ liệu lớn

AI được sử dụng để hỗ trợ quá trình tối ưu hóa thiết kế. Các thuật toán học máy có thể phân tích hàng ngàn phương án thiết kế khác nhau để tìm ra phương án tối ưu nhất về trọng lượng, độ bền và chi phí. Dữ liệu lớn từ các xe đang vận hành (thu thập qua hệ thống telematics) cũng được dùng để cải tiến thiết kế, dự đoán các điểm yếu và đề xuất các giải pháp khắc phục.

Bảo trì và kiểm tra khung xe

Khung xe là bộ phận quan trọng, do đó việc bảo trì và kiểm tra định kỳ là cần thiết để đảm bảo an toàn và tuổi thọ của xe.

Các dấu hiệu hư hỏng khung xe

Biến dạng: Khung bị cong vênh do va chạm mạnh hoặc chở quá tải. Dấu hiệu nhận biết là xe bị lệch, khe hở cửa không đều, hoặc có tiếng kêu lạ khi di chuyển.
Nứt gãy: Thường xảy ra tại các mối hàn hoặc các điểm giao nhau giữa các dầm do mỏi kim loại. Cần kiểm tra kỹ bằng phương pháp chụp X-quang hoặc siêu âm.
Ăn mòn: Gỉ sét làm giảm tiết diện chịu lực của khung, đặc biệt ở các khu vực gần đáy dầm, nơi dễ đọng nước và bùn đất.
Mối hàn bong tróc: Làm giảm độ cứng và độ bền của kết cấu.

Quy trình kiểm tra

Vệ sinh khung xe: Làm sạch bụi bẩn, bùn đất để có thể quan sát rõ ràng.
Kiểm tra bằng mắt: Tìm các dấu hiệu biến dạng, rạn nứt, gỉ sét.
Kiểm tra bằng thiết bị: Sử dụng máy đo độ dày (để kiểm tra mức độ ăn mòn), thiết bị kiểm tra khuyết tật hàn (siêu âm, từ tính, penetrant).
Kiểm tra độ đồng tâm: Đo khoảng cách giữa các điểm chuẩn trên khung để phát hiện biến dạng.

Phương pháp sửa chữa

Có thể bạn quan tâm: Thiết Kế Nhà Gửi Xe Ô Tô: Giải Pháp Toàn Diện Cho Đô Thị Hiện Đại

Gò, nắn khung: Đối với các biến dạng nhẹ, có thể dùng thiết bị thủy lực để nắn lại. Tuy nhiên, điều này có thể làm giảm độ bền mỏi của vật liệu.
Hàn sửa chữa: Cắt bỏ phần bị nứt hoặc bị ăn mòn nặng, sau đó hàn thêm tấm thép gia cố. Yêu cầu thợ hàn phải có tay nghề cao và tuân thủ quy trình hàn để tránh gây biến dạng nhiệt quá mức.
Thay thế dầm: Trong trường hợp hư hỏng nghiêm trọng, có thể phải cắt bỏ toàn bộ một dầm và thay bằng dầm mới. Đây là biện pháp cuối cùng do ảnh hưởng lớn đến kết cấu nguyên bản của xe.

Tác động của thiết kế khung xe đến hiệu suất toàn diện của ô tô tải

Hiệu suất nhiên liệu

Khung xe nhẹ hơn trực tiếp góp phần giảm trọng lượng không tải của xe, từ đó giảm lực cản lăn và tăng hiệu suất nhiên liệu. Việc sử dụng vật liệu nhẹ như thép cường độ cao hoặc hợp kim nhôm là hướng đi chính để cải thiện chỉ số này.

Khả năng chuyên chở

Một khung xe được tối ưu hóa cho phép giảm trọng lượng bản thân mà vẫn đảm bảo độ bền, điều này đồng nghĩa với việc xe có thể chở được nhiều hàng hóa hơn mà vẫn nằm trong giới hạn tải trọng cho phép (GVM). Đây là yếu tố then chốt về mặt kinh tế đối với các doanh nghiệp vận tải.

Độ an toàn

Khung xe đóng vai trò là “vùng crumple zone” (vùng hấp thụ va chạm) trong tai nạn. Một thiết kế khung xe tốt phải biết cách hấp thụ và phân tán năng lượng va chạm, đồng thời duy trì không gian sống sót cho cabin. Các dầm ngang và các khu vực gia cố được bố trí hợp lý để thực hiện chức năng này.

Độ bền và tuổi thọ

Thiết kế khung xe ảnh hưởng trực tiếp đến khả năng chống lại hiện tượng mỏi kim loại. Một khung xe có thiết kế tối ưu, sử dụng vật liệu phù hợp và công nghệ hàn hiện đại sẽ có tuổi thọ cao hơn, giảm chi phí bảo trì và tăng giá trị sử dụng.

Tính tiện nghi

Mặc dù không trực tiếp như hệ thống treo hay ghế ngồi, nhưng khung xe cũng ảnh hưởng đến tiện nghi. Một khung xe có độ cứng vững cao sẽ giảm rung động và tiếng ồn vọng vào cabin, mang lại cảm giác lái xe thoải mái hơn.

Kết luận

Thiết kế khung xe ô tô tải là một lĩnh vực kỹ thuật then chốt, đòi hỏi sự kết hợp giữa kiến thức cơ học vật rắn, vật liệu học, công nghệ chế tạo và các phần mềm mô phỏng hiện đại. Một khung xe được thiết kế tốt không chỉ đảm bảo an toàn và độ bền mà còn ảnh hưởng sâu sắc đến hiệu suất nhiên liệu, khả năng chuyên chở và tính kinh tế của phương tiện.

Với sự phát triển không ngừng của vật liệu mới, công nghệ hàn và các công cụ thiết kế, tương lai của khung xe ô tô tải đang hướng tới mục tiêu “nhẹ hơn, bền hơn, an toàn hơn và tiết kiệm nhiên liệu hơn”. Các nhà sản xuất và kỹ sư cần không ngừng học hỏi, cập nhật công nghệ để tạo ra những sản phẩm đáp ứng được nhu cầu ngày càng cao của thị trường vận tải hiện đại.
